GIS局放调试中常见误判类型与排查方法：局部放电检测干扰源识别全攻略

GIS组合电器在出厂交接、大修后或新投运前的耐压调试阶段，局部放电检测是必不可少的绝缘诊断环节。然而现场工程师经常会遇到这样一种尴尬局面：仪器屏幕上脉冲信号不断，PRPD图谱上放电点密集分布，但反复排查后却发现设备内部并无实质性缺陷。GIS局放调试中到底有哪些常见的误判陷阱？又该如何准确区分真实局放信号与各类干扰信号？这些问题直接关系到检测结论的可靠性，也影响着后续检修决策的合理性。

从大量现场实测数据来看，GIS局放调试中的误判主要集中在以下几类干扰源。

第一类是电晕放电干扰，这是变电站现场最普遍也最容易被误判的信号来源。GIS设备周围的高压引线、绝缘子边缘、接地刀闸尖端等部位，在潮湿天气或夜间环境下极易产生电晕放电。电晕放电产生的脉冲信号在波形特征上与真实局放极为相似，都具有高频脉冲特性，但其相位聚集性更强，通常集中在电压波形的正负峰值附近（约15°~75°和195°~255°区间），且脉冲上升时间约为5~15ns，明显慢于真实局放信号的1~8ns。中国电科院2020至2023年对156例GIS设备PD误判案例的研究显示，其中43.2%是由电晕放电干扰造成的。

第二类是浮动电位干扰。GIS腔体内的金属微粒、装配过程中遗留的金属碎屑或松动的屏蔽罩，在电场作用下可能形成悬浮电位体，产生间歇性放电。这类信号的特点是时有时无、重复性差，且与运行负荷波动相关性较强。如果在负荷高峰和低谷时段分别检测，信号幅值随负荷升高而增大，则更倾向于内部缺陷；若与负荷无明显关联，则需考虑间歇性外界干扰的可能。

第三类是外部电磁干扰，包括手机信号、雷达信号、变频器谐波以及邻近设备的操作过电压等。这些干扰信号通过空间耦合进入检测回路，在UHF频段（300MHz~3GHz）尤为突出。部分检测人员仅依据信号幅值判定缺陷，忽略了相位相关性和多方法核验要求，将幅值较高但无相位相关性的干扰信号误判为局放缺陷，导致不必要的停电检修。

据中国电科院2025年统计，现场GIS局放测试的平均误判率达到31.2%，其中80%以上的误判由操作不规范、干扰排除不到位导致。此外，测量方法本身也可能引入误判。例如传感器耦合不良、增益设置不合理会导致信噪比过低，使有效信号被背景噪声淹没；两个UHF传感器布设间距超过3m时，时差定位精度下降，可能将外部反射信号误判为内部缺陷；超声波与UHF检测结果不一致时，若未结合缺陷类型特征进行综合分析，也容易得出错误结论。

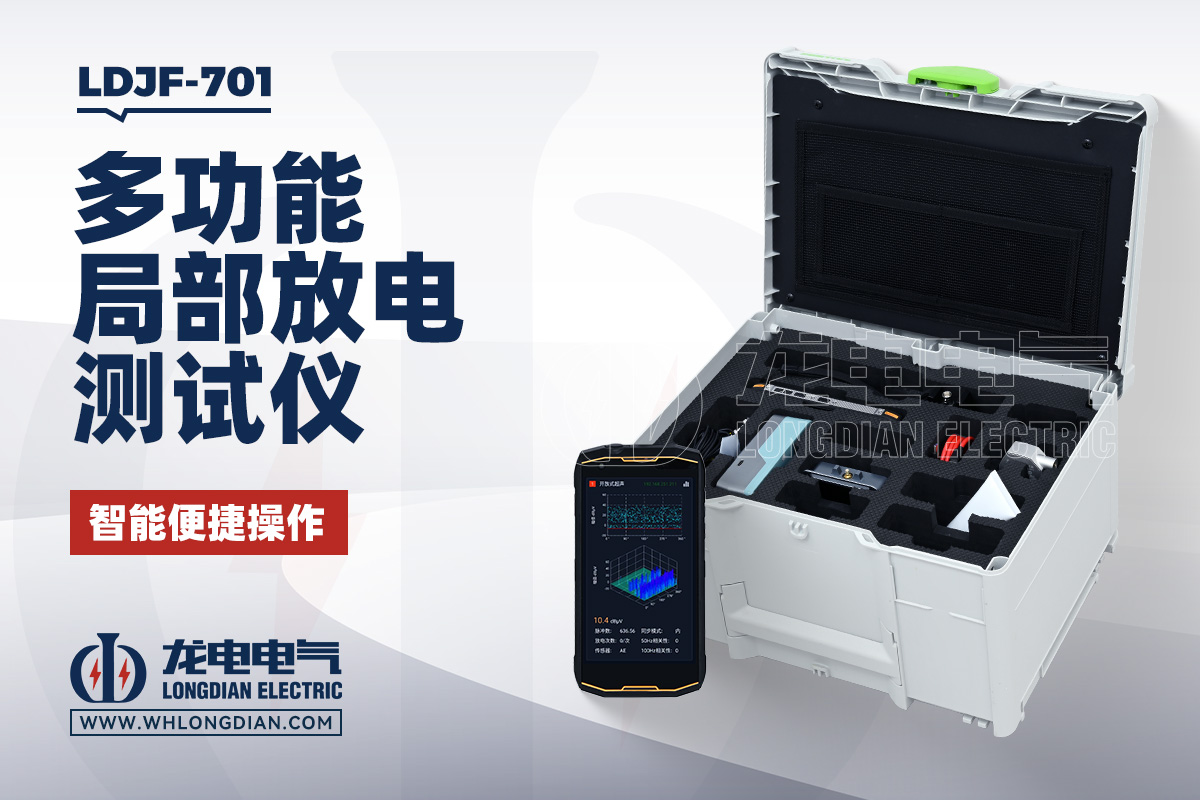

要有效规避GIS局放调试中的误判，关键在于检测手段的科学选择和规范操作。开云kaiyun登录入口研发生产的LDJF-701多功能局放测试仪，正是针对现场复杂干扰环境而设计的一款综合性检测设备。该仪器集成了超声波（UA）、地电波（TEV）、特高频（UHF）及高频互感器（HFCT）等多种测量原理，检测频段覆盖30kHz至2.0GHz，能够同时从声、电两个维度采集信号，通过多传感器交叉验证大幅降低误判概率。在GIS检测场景中，LDJF-701的UHF模块工作频段为300~3000MHz，测量范围-80dBm至-10dBm，可有效避开常见通信干扰频段；超声波模块支持接触式（20kHz~500kHz）和非接触式（40kHz±2kHz）两种模式，配合专用耦合剂使用，信噪比可提升约37%。仪器通过WiFi与智能手机APP连接，测试界面可实时显示PRPD、PRPS等多种放电图谱，并自动给出检测结果辅助判断。用户可在APP上灵活切换传感器类型，实现多通道同步检测，对于金属颗粒放电、机械振动等超声波信号较强的缺陷，以及气隙放电、绝缘子沿面放电等UHF信号较强的缺陷，能够依据信号特征进行针对性判别。数据管理方面，LDJF-701支持测试数据自动保存，可通过扫描二维码或RFID码与具体检测点位绑定，便于建立GIS设备的历史局放数据库，通过纵向趋势对比识别早期隐患。仪器主机仅重约368g，内置8000mAh电池可连续工作约6小时，配合U盘导出和蓝牙分享功能，现场出报告无需回到办公室整理数据。

说到底，GIS局放调试是一项对经验和仪器都有较高要求的工作。误判不仅会造成不必要的停电和经济损失，更可能掩盖真正的绝缘缺陷，给电网安全埋下隐患。建议现场检测人员在开展GIS局放测试前，务必做好背景干扰排查，关停现场非必要振动源，合理布设传感器间距，严格按照DL/T 1982-2019等标准规范执行检测流程。同时，选择一台具备多原理测量、智能图谱分析和强大抗干扰能力的局放测试仪，是提升检测准确率、降低误判风险的重要保障。
