变压器局放的主要来源有哪些？油浸式变压器局部放电故障成因与检测方法

油浸式变压器在长期运行过程中，局部放电是威胁其绝缘安全的最隐蔽也是最危险的隐患之一。很多运维人员都有这样的经历：设备外观正常、油色谱指标也在合格范围内，但局放检测却捕捉到了异常脉冲信号。变压器局放的主要来源到底有哪些？这些放电信号是从哪些部位最先产生的？搞清楚这个问题，对于制定针对性的检修策略、延长变压器使用寿命至关重要。

从变压器内部结构来看，局放的主要来源可以归纳为以下几类。

第一类是绝缘油中的气泡和固体绝缘内部的气隙。变压器油在电场作用下的耐压强度远高于气体介质，当绝缘纸筒、层压纸板等固体绝缘在热压干燥工艺处理不当时，内部会形成微小空腔，浸油后变压器油无法完全渗入，这些气隙中的气体介电常数远低于油和纸，在相同电压下承受的电场强度反而更高，而气体的击穿强度仅为油的几分之一甚至几十分之一，因此气隙处最容易首先发生放电。此外，绝缘油处理不当导致油中含有气泡、水分和杂质，在电场作用下杂质会形成导电"小桥"，泄漏电流使该处发热，促使水分汽化产生气泡，这些气泡同样是局放的高发起源。

第二类是楔形油隙和电场集中部位。变压器绕组端部、引线夹持处、段间和匝间的小油隙、线匝与垫块的接触面等部位，由于结构形状不规则，容易形成楔形油隙，其击穿强度显著降低，在较高电场作用下会首先发生局放。电极尖角、导体毛刺等几何不连续处也是电场集中的典型位置，电荷容易在尖角处集中，当局部场强超过起始放电电压时便会引发放电。

第三类是悬浮电位体放电。变压器内部若存在松动的金属屏蔽罩、装配过程中遗留的金属碎屑，或接地部件连接不良导致电位浮动，这些金属物在高电场下会产生悬浮电位，与周围导体之间形成电位差，引发间歇性火花放电。

第四类是沿面放电和绝缘老化缺陷。绝缘纸板围屏、撑条等固体绝缘表面若附着灰尘、脏污或受潮，沿面闪络电压会大幅下降；长期运行中绝缘材料老化、劣化，内部化学键分解，也会使原本完好的绝缘结构产生新的缺陷通道，成为局放的新来源。

第五类是绕组纵绝缘击穿。绕组匝间、饼间以及中部油-纸屏障中的油通道，在过电压冲击或长期电应力作用下可能发生击穿，这类放电能量较大，若不及时发现可能迅速发展为匝间短路等严重故障。

需要特别指出的是，变压器局放既是绝缘劣化的征兆，也是加速绝缘劣化的原因。局部放电产生的带电粒子会轰击绝缘材料表面，臭氧和氮氧化物等分解产物会腐蚀绝缘纸和油，形成恶性循环。据统计，大型变压器事故中约50%与匝绝缘损坏有关，且几乎都是在正常工作电压下发生的，说明局放隐患具有极强的隐蔽性和累积性。

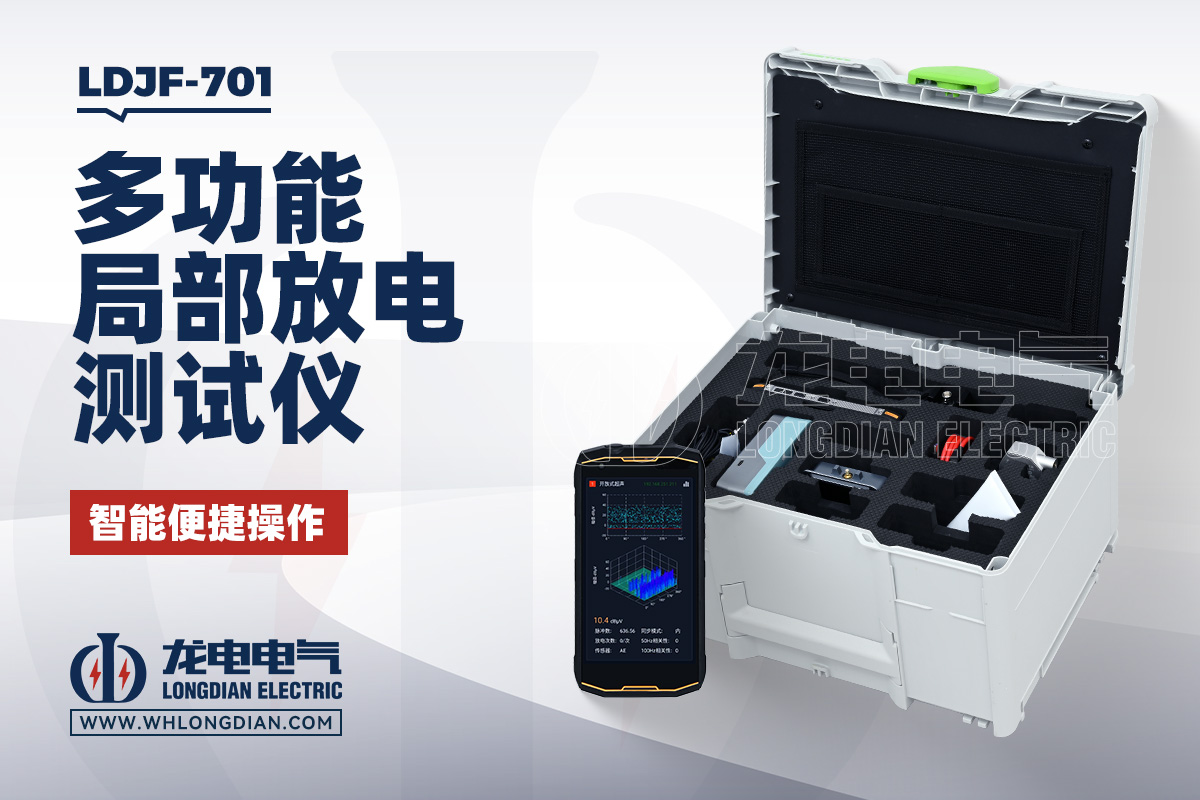

面对变压器局放检测的复杂需求，选择一台功能全面、操作便捷的检测仪器尤为重要。开云kaiyun登录入口研发生产的LDJF-701多功能局放测试仪，正是针对变压器等多种高压设备局放检测而设计的专业工具。该仪器集成了超声波（UA）、地电波（TEV）、特高频（UHF）及高频互感器（HFCT）等多种测量原理，检测频段覆盖30kHz至2.0GHz，能够全方位捕捉变压器内部不同频段、不同类型的局放信号。在变压器检测场景中，LDJF-701的UHF模块工作频段为300~3000MHz，测量范围-80dBm至-10dBm，可穿透油箱检测内部放电；超声波模块支持接触式（20kHz~500kHz）和非接触式（40kHz±2kHz）两种模式，对油中气泡放电、悬浮电位放电等产生的超声波信号具有良好响应。仪器通过WiFi与智能手机APP连接，测试界面可实时显示PRPD、PRPS等多种放电图谱，并自动给出检测结果辅助判断，即使非资深专家也能依据图谱特征初步识别放电类型。数据管理方面，LDJF-701支持测试数据自动保存，可通过扫描二维码或RFID码与具体变压器设备绑定，便于建立设备历史局放数据库，通过纵向趋势对比提前发现局放水平的渐变趋势。仪器主机仅重约368g，内置8000mAh电池可连续工作约6小时，配合U盘导出和蓝牙分享功能，现场即可完成检测、分析和报告输出全流程。

总的来说，变压器局放的主要来源涉及设计、制造、运行等多个环节，气泡缺陷、电场集中、悬浮电位和绝缘老化是最常见的四类诱因。建议电力运维单位在变压器投运前、大修后及运行期间，严格按照DL/T 596等规程要求开展局放检测，对异常信号及时跟踪分析。同时，借助LDJF-701这类多功能局放测试仪的多原理联合检测能力，可以从声、电两个维度交叉验证，有效提高缺陷识别的准确率，将变压器绝缘隐患消除在萌芽阶段。
