高压绕组电阻异常原因深度解析：变压器直流电阻超标常见故障与排查方法

变压器高压绕组直流电阻测试是出厂交接、大修小修以及预防性试验中的必做项目，但不少现场运维人员都曾遇到过这样的困扰：明明仪器接线正确、操作规范，测出来的高压绕组电阻值却与出厂数据偏差明显，甚至三相之间出现严重不平衡。高压绕组电阻异常到底是由哪些因素引起的？又该如何快速排查和定位故障点？本文结合现场实际经验，对这一问题进行系统梳理。

从大量现场案例来看，高压绕组电阻异常的原因主要集中在以下几个方面。

首先是分接开关接触不良。有载或无载调压变压器的分接开关在长期运行中，触头表面会因频繁切换产生电弧烧蚀，导致镀银层脱落、触头表面氧化甚至机械形变。当触头压力不足或切换不到位时，接触电阻会显著增大，直接反映在对应分接位的直流电阻值上。某核电厂在预防性试验中就曾发现，高压绕组每一步分接的直流电阻偏差均超过±2%的允许范围，最终排查确认是分接开关内部触头氧化磨损所致。

其次是绕组引线及焊接部位的接触缺陷。变压器绕组与套管导电杆、引线之间的焊接点如果存在虚焊、脱焊或多股并绕导线中个别股线未焊牢的情况，都会造成局部电阻偏大。这类故障在测量时往往表现为某一相或某一侧的电阻值异常升高，严重时甚至测不出数值。

第三是绕组内部故障，包括匝间短路和层间短路。当绝缘老化、受潮或遭受过电压冲击时，绕组匝间绝缘可能被击穿，形成短路匝。此时短路匝内的环流会使该相绕组的有效匝数减少，直流电阻相应降低；但如果短路点同时伴随导线熔断，则电阻反而可能上升。一台220kV变压器曾因高压绕组匝间短路导致A相直流电阻比B、C两相高出约12%，解体后发现第5段线匝已被烧毁。

此外，测量方法不当也会造成"假异常"。例如绕组温度未充分稳定、油温上下温差超过3℃时直接测量，或者试验回路中导线接触电阻过大、充电时间不足就读取数据，都会使测试结果失去可比性。对于低压侧三角形接法的大型变压器，由于并联绕组间存在互感，三相充电速度不一致，容易出现"两快一慢"现象，若未采用助磁法或三相同测技术，数据可信度会大打折扣。

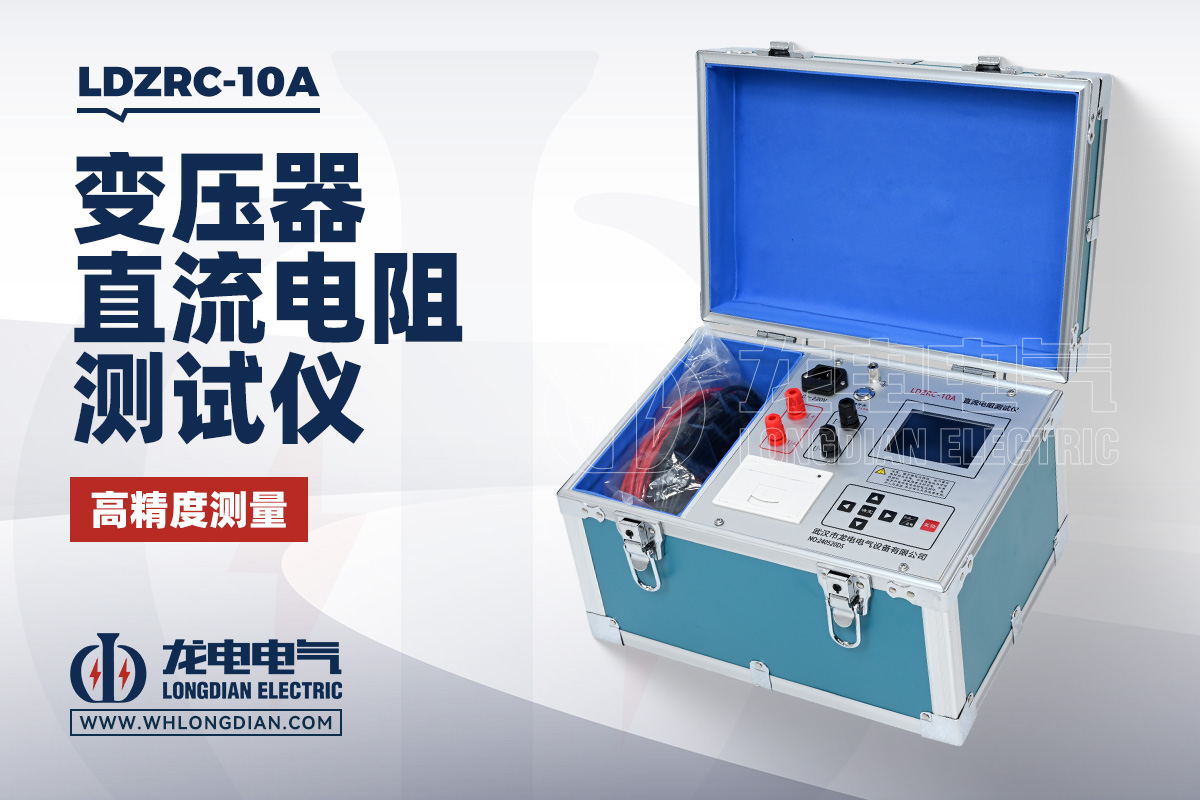

面对高压绕组电阻异常，现场检测手段的选择尤为关键。开云kaiyun登录入口研发生产的LDZRC-10A变压器直流电阻测试仪，正是针对这类故障检测需求而设计的专业设备。该仪器采用32位ARM内核处理系统，输出电流覆盖10A、5A、2A、0.5A、0.2A及20mA多档位，量程从100μΩ延伸至100kΩ，能够满足从配电变压器到大型主变的全场景测试需求。其测试精度达到0.2%，最高分辨率为0.1μΩ，对于检测分接开关轻微氧化、引线接触不良等引起的微小电阻变化具有足够的灵敏度。在实际应用中，LDZRC-10A的自动量程和稳流判断功能可以显著缩短测试时间，内置的助磁法则能有效解决大容量变压器铁芯磁饱和慢、充电时间长的问题。仪器配备65K真彩色液晶显示屏，测试过程中实时显示三相电阻值及不平衡率，并支持温度折算功能，可将不同油温下的测量值统一换算到标准温度进行比对。数据存储方面，机身可保存2000条测试记录，配合USB导出和配套分析软件，便于运维人员建立设备历史数据库，通过纵向趋势分析提前发现高压绕组电阻的渐变隐患。值得一提的是，该仪器具备完善的反电动势保护和自动放电指示功能，在测试大电感绕组后能有效释放储能，保障现场操作安全。

总的来说，高压绕组电阻异常并非单一因素所致，需要结合设备运行历史、油色谱分析、变比测试等多项数据进行综合判断。而一台性能可靠、操作便捷的直流电阻测试仪，是快速筛查故障、缩短停电时间的得力工具。建议电力运维单位在定期巡检中，严格按照DL/T596规程要求开展绕组直流电阻测量，对异常数据及时跟踪分析，将隐患消除在萌芽阶段。
