串联谐振试验装置测量电压如何选择？一文看懂选型与试验电压参考标准

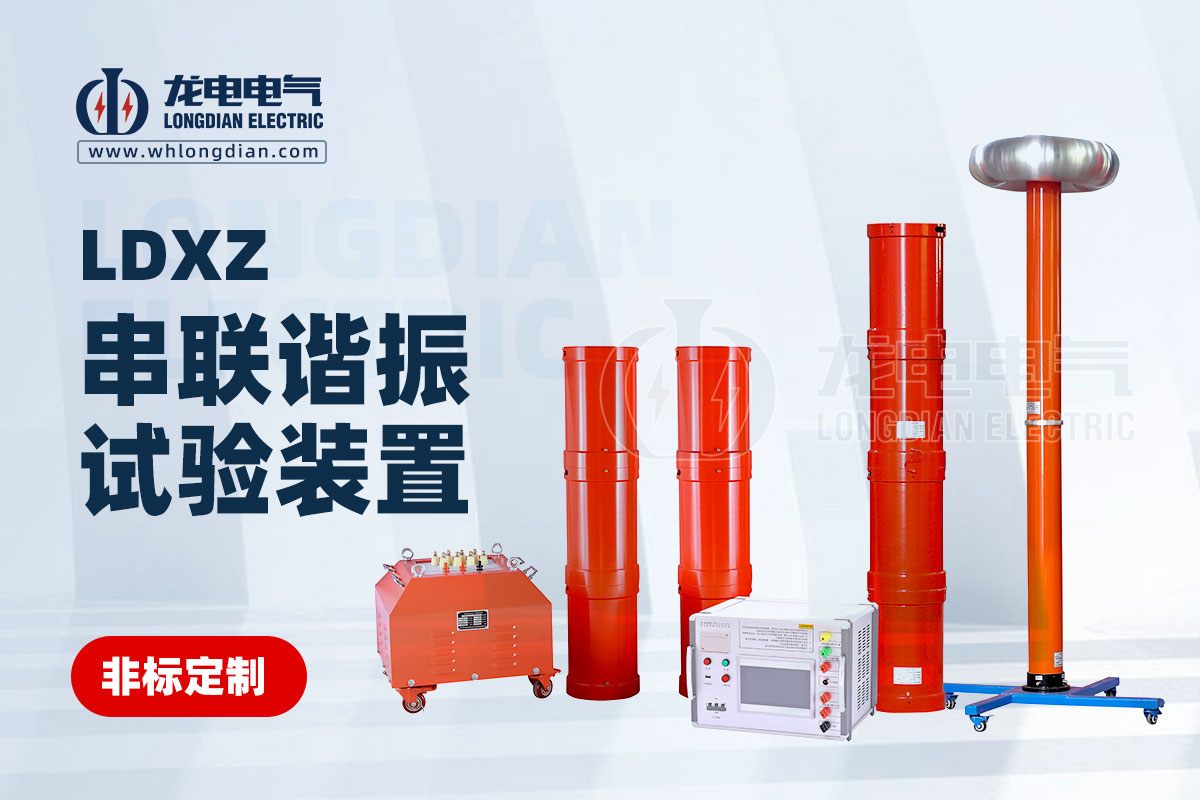

在高压电气设备交接试验与预防性试验中，串联谐振试验装置因其输出波形好、容量大、体积轻、现场适应能力强等特点，被广泛应用于电缆、GIS、变压器、开关柜等设备的交流耐压试验。很多用户在实际使用过程中，最容易遇到的问题之一就是：串联谐振试验装置测量电压应该如何选择？如果电压选择不合理，不仅会影响试验结果，还可能造成设备误判甚至损坏。

通常情况下，串联谐振试验装置的试验电压需要根据被试设备的电压等级、试验标准、绝缘水平以及现场工况综合确定。根据《GB 50150》《DL/T 849.6》等相关标准要求，不同设备对应不同的交流耐压试验电压。例如10kV电缆交流耐压试验常见试验电压约为22kV，35kV电缆试验电压约为52kV，而110kV电缆交流耐压试验则通常达到128kV以上。

对于串联谐振装置而言，测量电压的选择首先要满足被试品额定电压要求。一般情况下，装置额定输出电压应高于试验电压，并保留一定裕量。行业中通常按照1.1~1.25倍余量进行配置，以避免现场因电容变化、频率偏差导致输出不足。例如某110kV电缆耐压试验要求128kV输出，那么串联谐振装置通常会配置135kV或更高等级的输出能力。

除了额定电压外，还需要重点关注电容分压器的测量范围。电容分压器作为串联谐振系统中的核心测量部件，其额定电压必须高于实际试验电压，否则会导致测量误差增大，甚至引起分压器绝缘风险。例如270kV串联谐振系统通常会配置270kV/500pF高压分压器，以确保高压测量稳定可靠。

在现场应用中，不同设备对试验频率也会产生影响，从而间接影响测量电压的稳定性。电力电缆通常采用30~300Hz变频谐振方式，常取35Hz左右；变压器多采用45~65Hz；GIS、开关设备一般取45Hz附近。频率变化会影响谐振点位置，因此测量电压必须与实际谐振状态同步监测。

很多用户在选购设备时只关注“能输出多少电压”，却忽略了“测量精度”。实际上，串联谐振试验中测量误差直接影响耐压试验判断。目前主流高品质串联谐振试验装置测量精度一般可达到1.5级甚至更高，频率分辨率达到0.1Hz，能够自动跟踪谐振点，保证输出电压稳定。

对于大型电缆或GIS设备，由于试品电容量较大，还需要结合试验电流进行计算。行业中通常采用公式：
