产品介绍

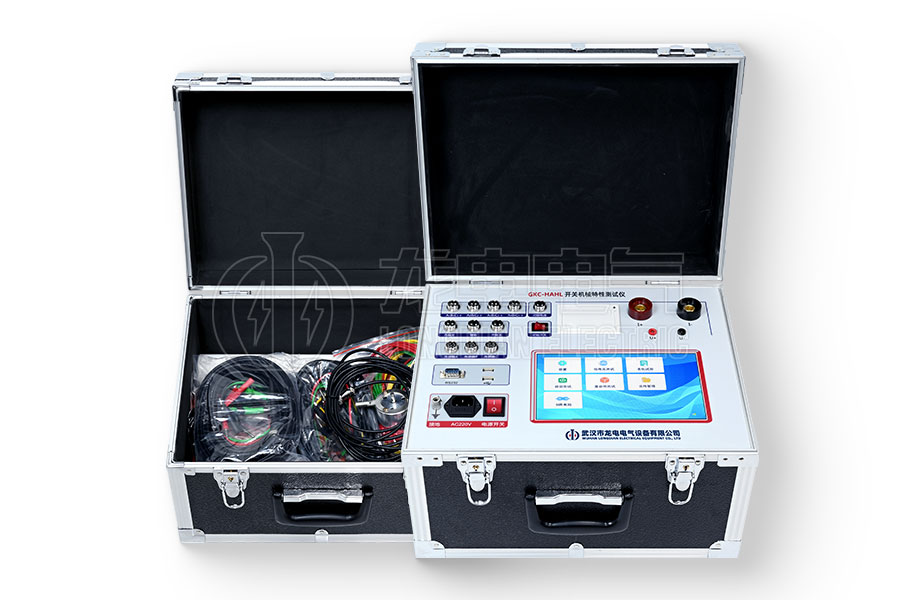

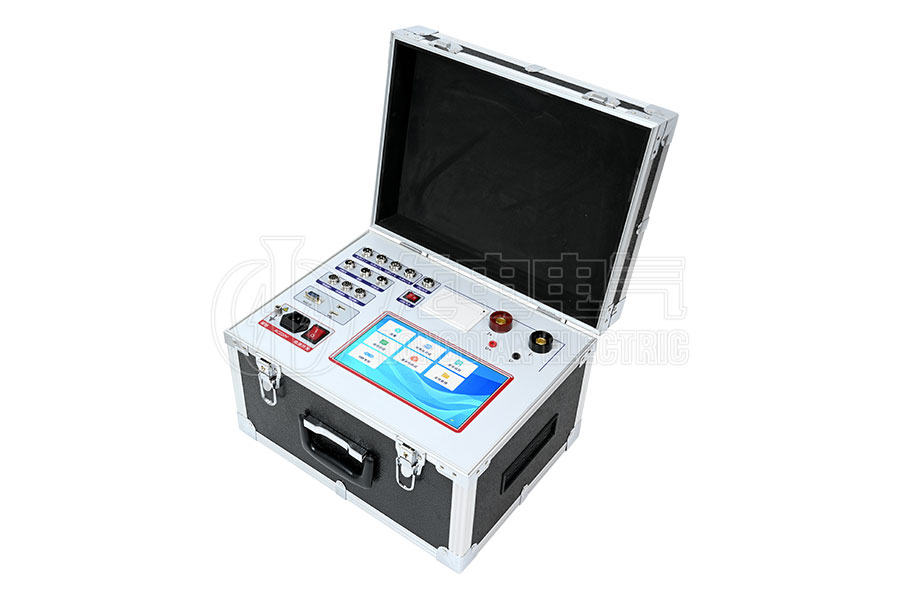

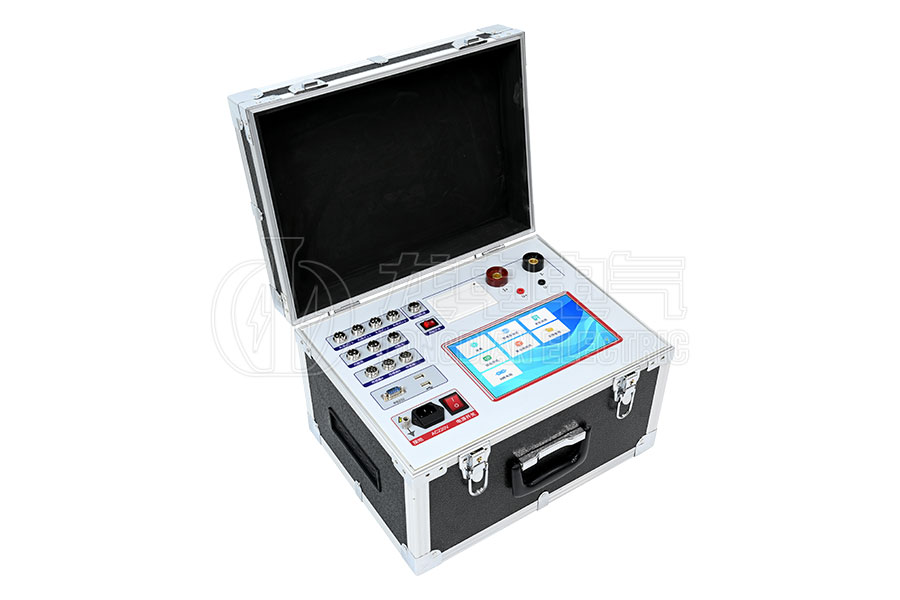

LDGKC-HAHL 高压开关综合特性测试仪是开云kaiyun登录入口自主研发的一款面向高压断路器、隔离开关及其他高压开关设备的专业测试仪器。该仪器集机械特性、动特性、回路电阻、磨合老化、低电压动作及重合闸测试于一体，实现高压开关设备全方位、精准化检测，为出厂检验、运维检测及预防性维护提供可靠保障。

在机械特性测试方面，LDGKC-HAHL 可精确测量断路器的合闸、分闸动作时间、回弹时间及机械行程曲线，同时记录速度变化，为操作机构健康状态分析提供数据支持。动特性测试可同步采集合闸和分闸电流波形，分析电流峰值与冲击电流，检测触头接触状况和开关动作稳定性。回路电阻测量功能支持主回路及接地电阻快速检测，确保导电性能和接地安全。

此外，该仪器支持磨合老化试验，可进行额定电流开断、短路电流开断及多次操作寿命验证，并自动记录动作数据，为断路器寿命评估提供可靠依据。低电压试验功能可模拟异常供电条件下的动作性能，重合闸测试功能可评估断路器重合闸的动作及时序，确保系统故障恢复能力。

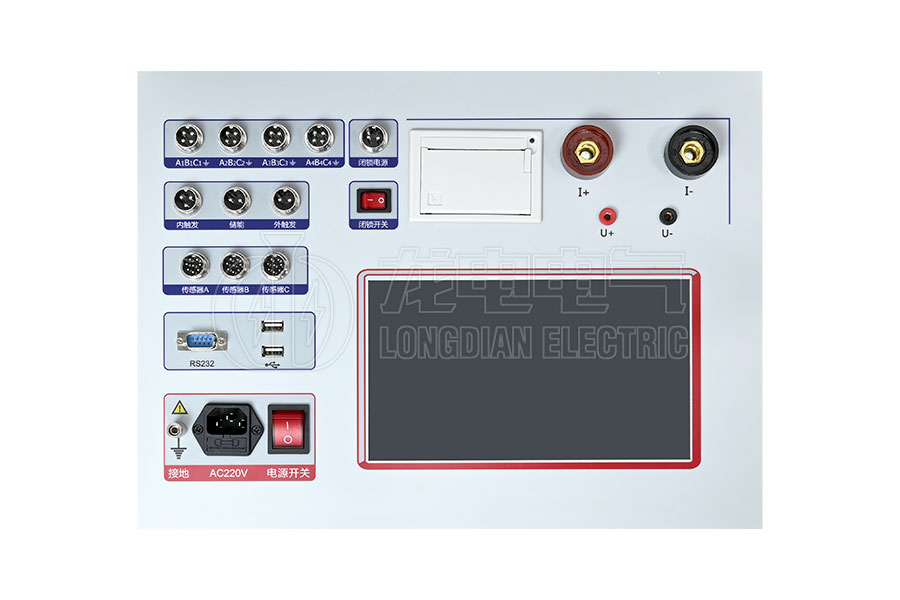

LDGKC-HAHL 高压开关综合特性测试仪配备图形化触摸屏操作界面，操作直观简便。仪器支持 USB 导出、蓝牙及 WiFi 数据传输，测试数据可保存、打印或上传至运维管理系统，实现信息化管理与远程监控。凭借高精度测量、全功能测试和智能化管理，LDGKC-HAHL 成为变电站断路器出厂检验、日常巡检及高压开关运维的理想选择。

产品别称：高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

技术参数

时间测量	12路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期之差
	合闸（分闸）弹跳时间（弹跳次数）
	不同期测试范围：1ms～99ms，分辨率：0.01ms
	内触发测试范围：1ms～999ms，分辨率：0.01ms
	1000ms～9999ms，分辨率：0.1ms
	10000ms～200000ms，分辨率：1ms
	外触发测试范围：0.01ms～200s
	在1000ms以内准确率：0.05%±0.1ms
回路电阻	电流：100A，精度±2
回路电阻	测量范围：1～2000 uΩ，精度：0.5%±0.1 uΩ
速度测量	刚分（刚合）速度，指定时间段（行程段或角度段）平均速度
测速范围	0.1mm传感器 0.01～20.00m/s
	345°角度传感器 0.01～20.00m/s

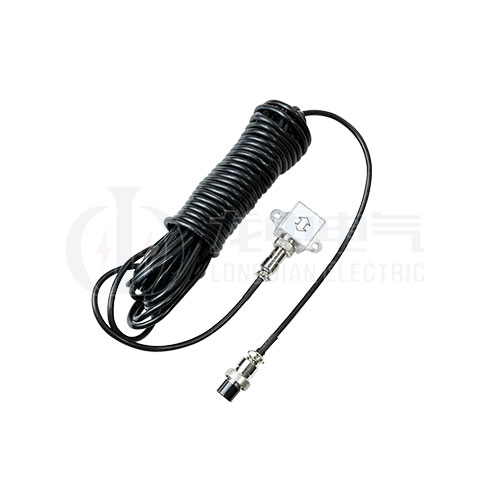

	加速度传感器 0.01～15.00m/s
	激光传感器0.01～15.00m/s（选配）
行程测量	动触头行程（行程）（3路行程测量选配）
	接触行程（开距）
	超行程
	过冲行程或反弹行程

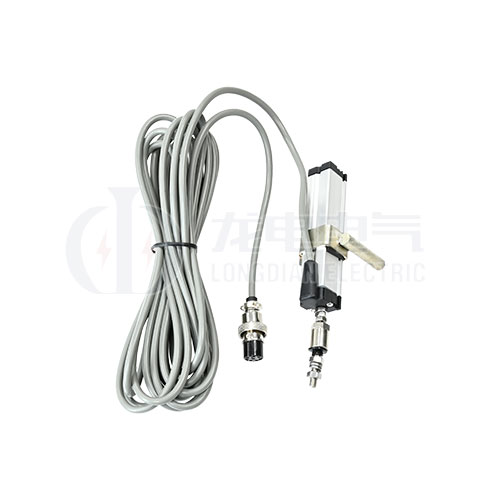

测量范围	直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm

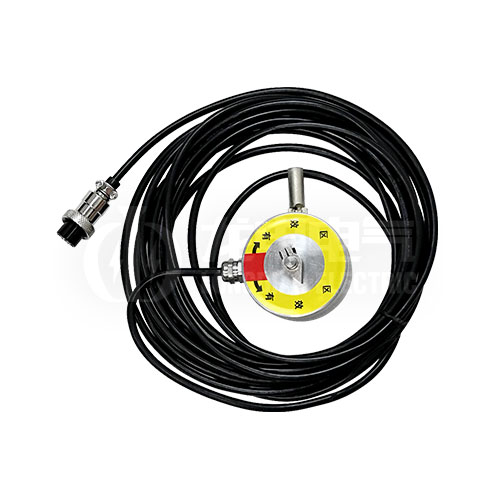

	旋转传感器：345°，测量范围：0-1000mm，分辨率:0.08° 此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳
	加速度传感器测量范围：0-300mm，分辨率:0.1mm
线圈电流	最大电流20A，分辨率：0.01A
线圈电阻测量范围	0～2000Ω，分辨率：0.01Ω
仪器电源	AC220V ± 10%；50Hz ± 10%
直流电源输出	DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)
外触发触发电压	AC/DC10-300V，电流≤120A
隔离开关或储能到位断路器测量范围	电压输出：DC20～270V（可调）
	电源输出时间：0.01-20秒（可设置）
	断口信号最大采集时间为200秒
	可测断口合、分闸时间、三相不同期、弹跳时间及次数
