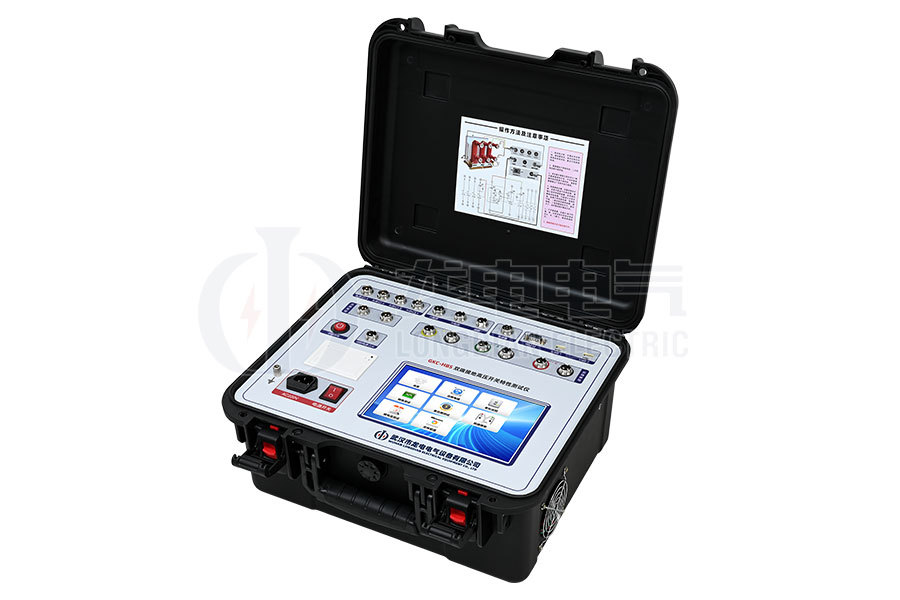

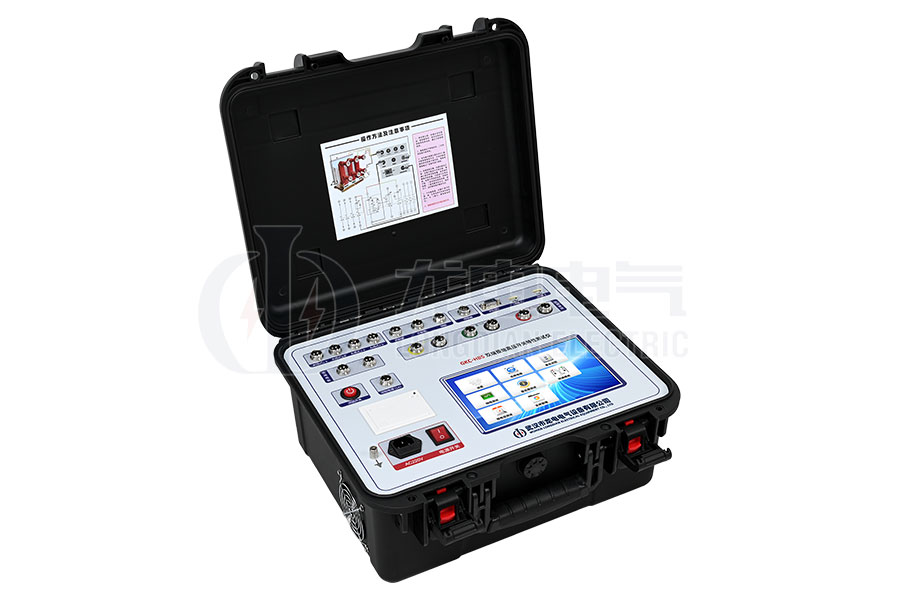

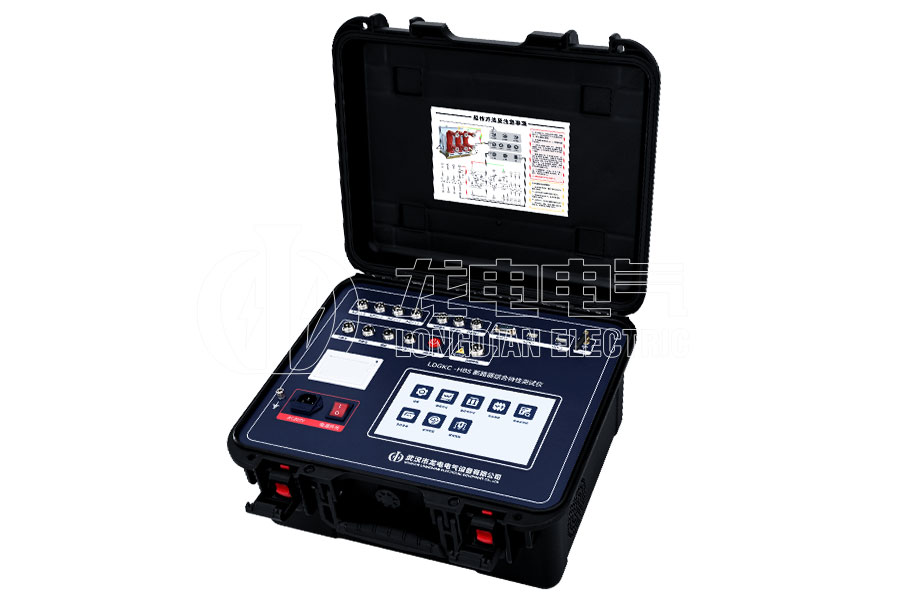

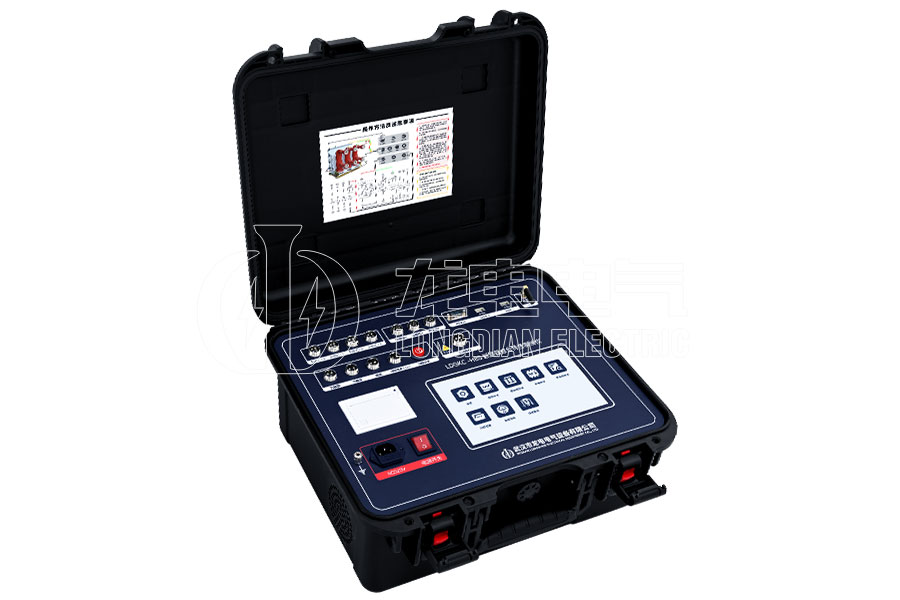

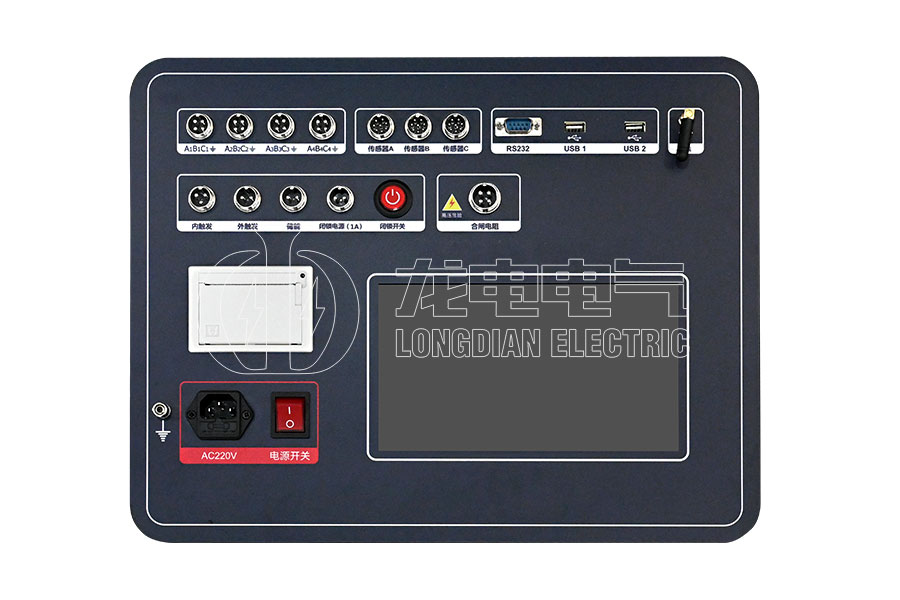

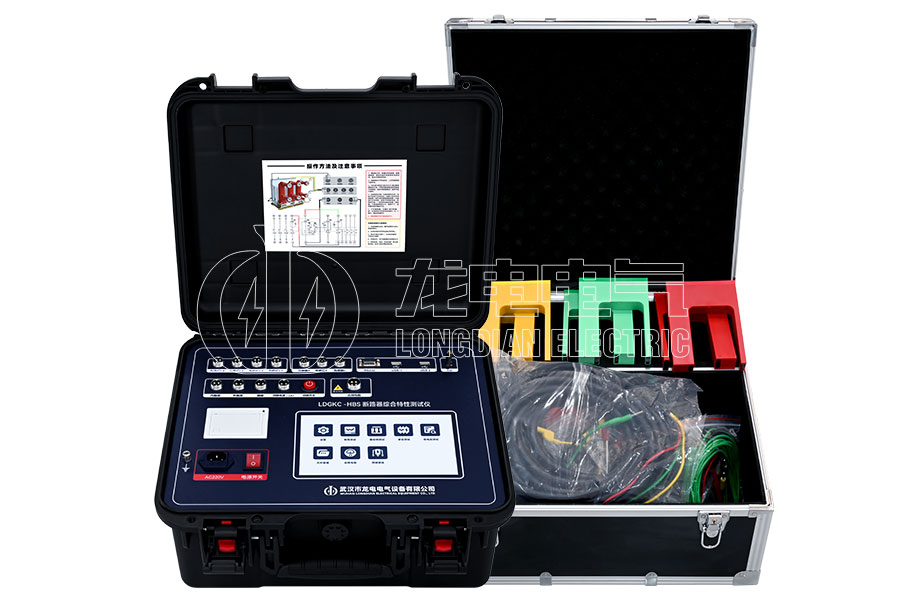

LDGKC-HBS 无线双端接地断路器机械特性测试仪

LDGKC-HBS 无线双端接地断路器机械特性测试仪是一款专为高压开关机械特性及电气参数检测而设计的智能型仪器。产品严格遵循GB1984-2014及DL/T846.3-2017等标准，集合闸电阻测试、无线双端接地测量、多路断口同步分析、高精度速度行程测量等强大功能于一体，广泛适用于真空、SF6、少油、多油及GIS等各类高压开关的现场检测。

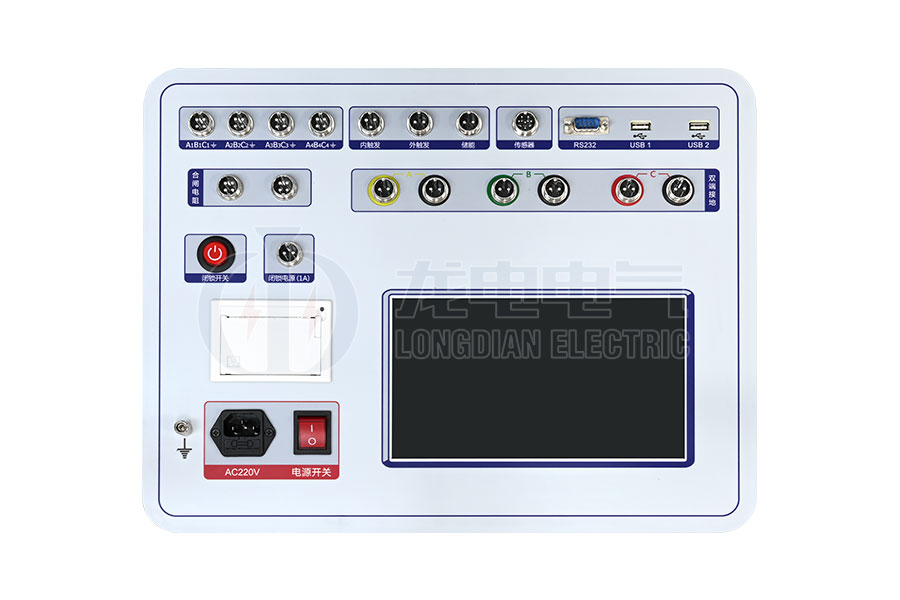

LDGKC-HBS 无线双端接地断路器机械特性测试仪采用嵌入式工控平台，配备9寸彩色触摸屏与Windows操作系统，操作直观、响应迅速。集成式可调直流电源、多路断口同步测量、多种传感器兼容等强大功能，使其成为变电站、开关厂家及电力工程现场不可或缺的检测工具。

产品别称：高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

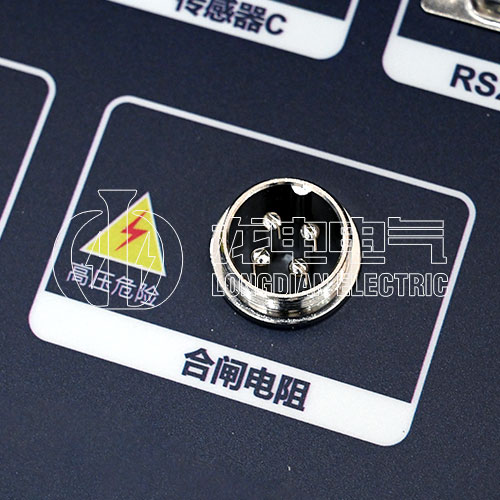

✦ 合闸电阻测试（3/6路）

• 支持3路或6路合闸电阻同步测量，准确测量合闸电阻投入时间及电阻值。

• 测量范围：100Ω～5kΩ，分辨率0.1Ω，准确度≤1%±1Ω。

• 在合闸过程中自动捕捉电阻投入时刻，帮助判断主触头与合闸电阻触头的配合是否正常。

✦ 无线双端接地测试

• 支持感应法无线双端接地测量（3路/6路可选），无需直接接触高压断口即可完成测试。

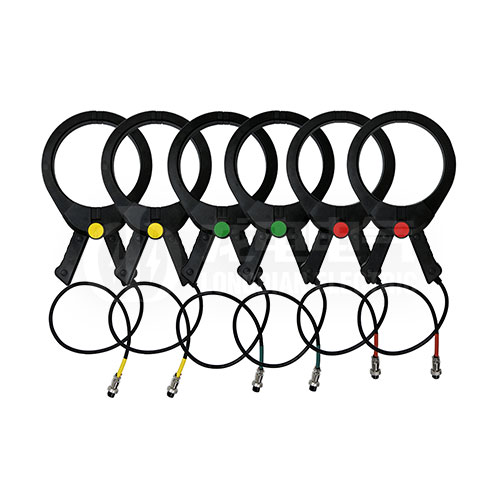

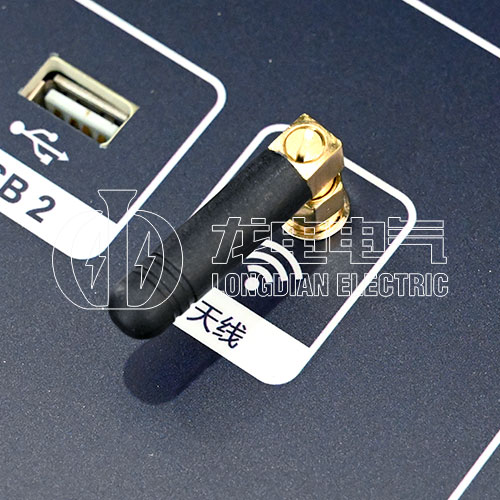

• 采用无线天线钳夹，一端连接仪器，另一端夹在断口接地排上，通过感应信号精准采集合分闸时间、同期性等参数。

• 特别适用于GIS封闭式开关及高压户外开关的现场快速测试，极大提升安全性与便利性。

✦ 高性能嵌入式平台

• 基于Cortex™-A8处理器，主频1GHz，开机仅需16秒。

• 9寸彩色触摸屏，Windows风格界面，支持中英文输入，操作高效便捷。

✦ 多断口、多参数同步测量

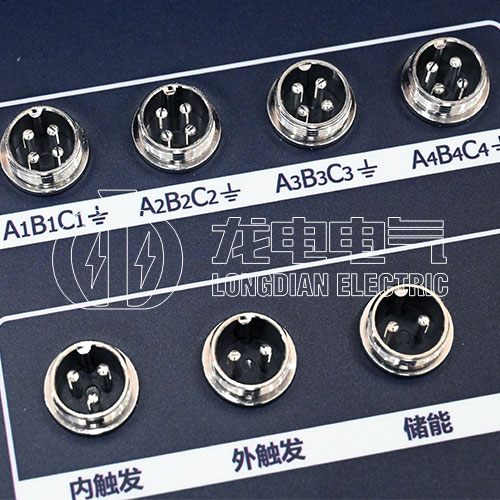

• 可测12路金属触头断口、6路主断口+6路辅助断口，支持相内/相间不同期、弹跳时间及次数测量。

• 同时采集线圈电流、行程曲线、速度曲线等，一次动作获取全部数据。

✦ 丰富传感器与速度行程分析

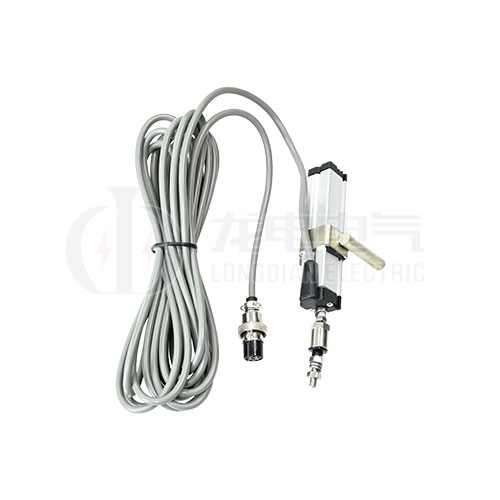

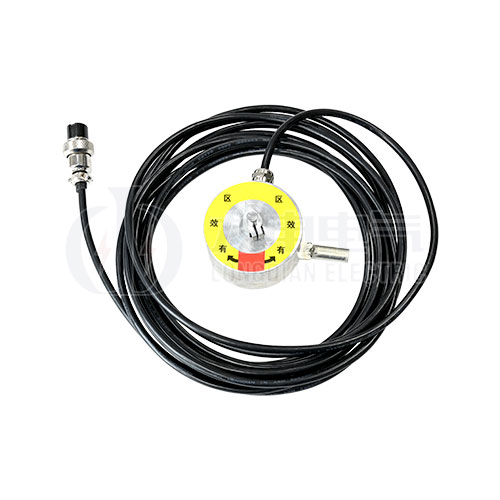

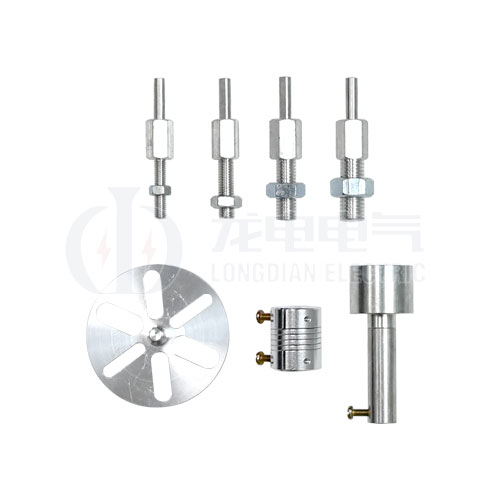

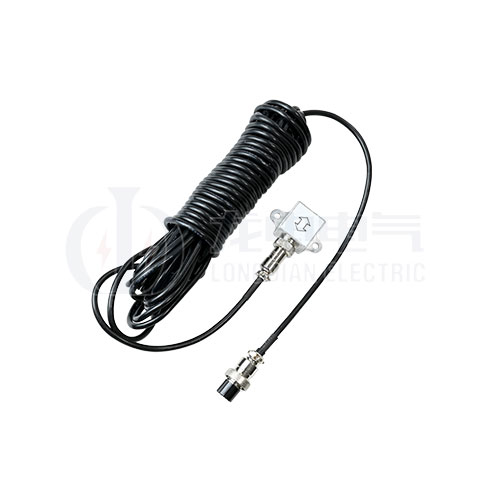

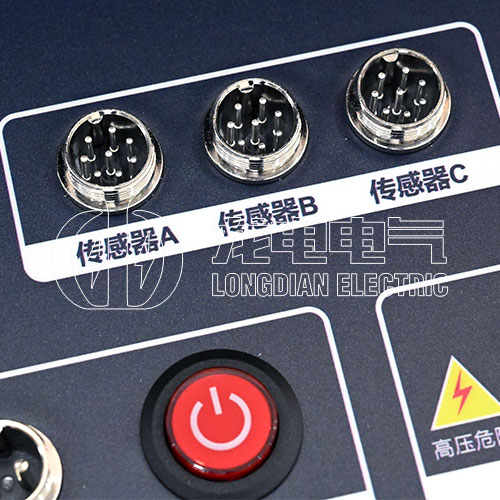

• 兼容直线传感器、旋转传感器、加速度传感器、激光传感器（选配）。

• 精准测量刚分/刚合速度、平均速度、最大速度、行程、超程、过冲、反弹等参数。

• 支持旋转传感器预置行程功能，解决非直接驱动点的速度换算问题。

✦ 智能电源与多种触发方式

• 内置DC6～270V可调直流电源，最大20A输出，可做低电压动作试验。

• 支持内触发、外触发、手动触发三种方式，适配电磁机构、永磁机构及大电流线圈等复杂场景。

✦ 大容量存储与数据交互

• 主机可存储30000组试验数据，支持U盘导出、RS232联机、无线平板操作（选配）。

• 内置包络线分析与振动频率分析功能，便于历史数据对比与故障诊断。

✦ 安全可靠，强抗干扰

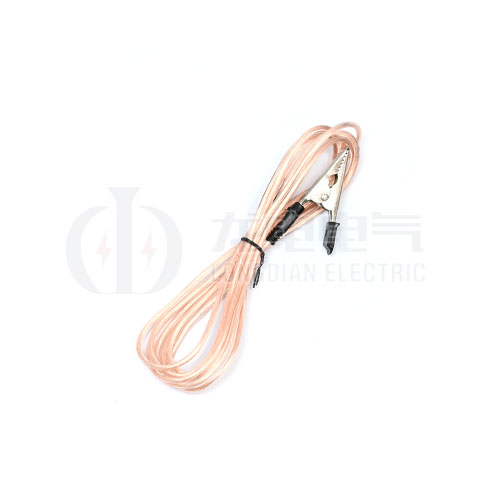

• 可靠的接地泄放回路设计，先接地后接断口线，保障仪器与人员安全。

• 内部抗干扰电路满足500kV变电站使用要求，测试稳定精准。
