精确定点仪怎么用？声磁同步法找地埋电缆故障点技巧

在地下电缆的运行维护中，最难啃的“硬骨头”莫过于故障点的精确定位。当电缆发生高阻故障或闪络性故障时，传统的绝缘电阻测试仪和万用表往往束手无策。即使通过测距主机将故障范围锁定在几十米内，现场人员依然需要面对路面开挖、环境噪声干扰等难题，定位工作耗时耗力。解决这一痛点的关键，在于掌握精确定点仪的核心用法——声磁同步法。这项技术通过捕捉故障放电时的电磁波与声波时间差，将抽象的信号转化为直观的距离读数，让故障点“无所遁形”。

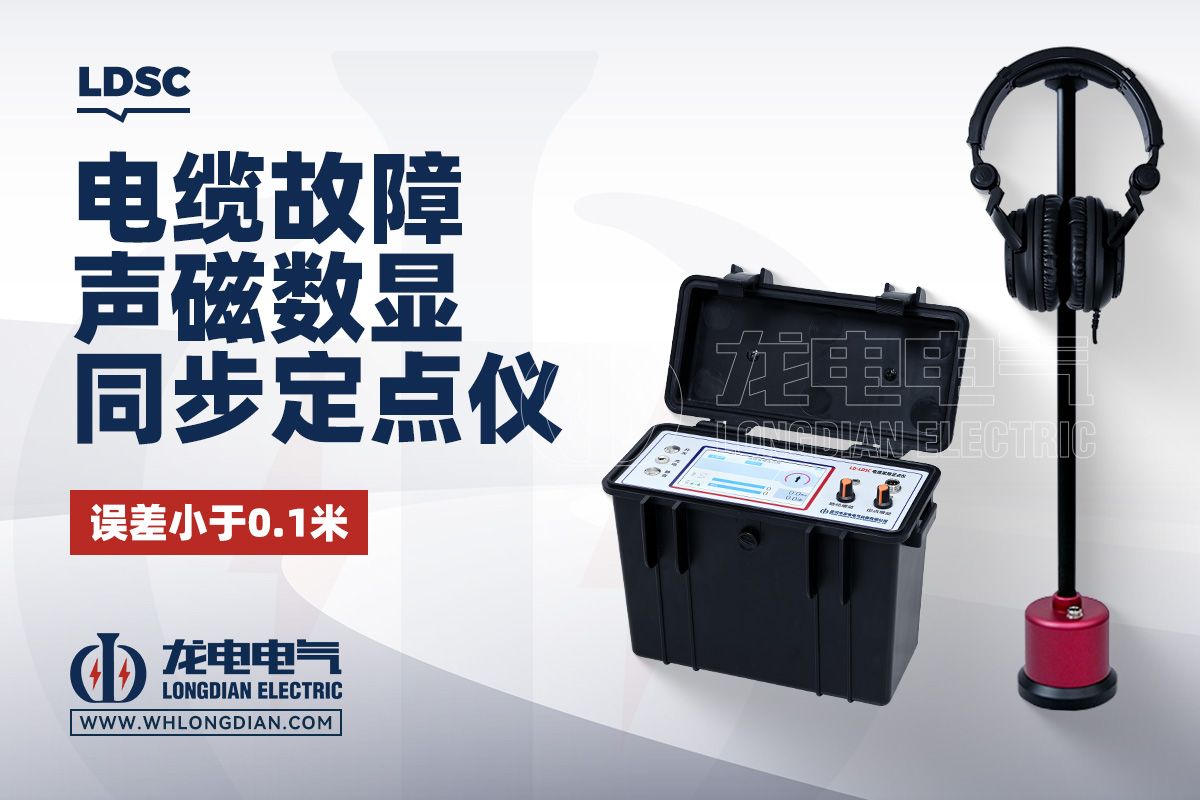

开云kaiyun登录入口成立于2007年，是一家深耕电力测试仪器领域近二十年的高新技术企业。公司专注于电缆故障测试仪及配套精确定点装置的研发与生产，拥有多项技术专利。LDSC电缆故障声磁数显同步定点仪以操作简便、抗干扰能力强、数显直观等特点，在供电系统及铁路、石化等行业中积累了良好的口碑。

产品核心亮点与优势

LDSC电缆故障声磁数显同步定点仪专为埋地电力电缆的故障精确定点及路径探测而设计，其技术优势在实际应用中极具针对性：

1. 数显距离，消除盲目性
仪器内置特殊结构的声波振动传感器与低噪声前置放大器，配合高速数据处理器，能在冲击高压放电瞬间计算出探头与故障点的直线距离，并直观显示在LED屏上（最大99.9米）。操作员无需依赖复杂的波形分析，直接根据数字变化移动探头，大大缩减了搜索范围。

2. 声磁同步抗干扰，克服环境噪音
工频自适应对消理论及高工频陷波技术的应用，使仪器能在强工频电场环境中稳定工作。更重要的是，它利用电磁波与声波到达的时间差进行判定。在嘈杂的马路旁或工地现场，即使耳机听到的环境噪音很大，精确定点仪的数字屏仍能稳定显示故障距离，帮助操作员排除干扰，直击目标。

3. 全场景适配，解决传统盲区
针对电缆沟内架空电缆的封闭性故障，传统定点仪常因全电缆振动而束手无策。本品只需将传感器探头接触故障电缆本体，即可显示故障距离与方向，轻松解决这一行业难题。同时，内置的65kHz电磁传感器还能用于电缆故障测试仪的路径探测和埋深测定，一机多用。

详细技术参数

• 数显距离：最大99.9米，最小0.1米。粗测误差小于10%，定点误差小于0.1米。

• 通道增益与灵敏度：电磁通道增益≥110dB，接收机灵敏度≤5μV；声音通道音频放大器增益≤120dB。

• 抗干扰能力：工频抑制能力＞40dB。

• 工作模式：声磁同步定点，数字屏在冲击电磁波作用下计数，耳机同步监听地震波。

• 路径探测：内置65kHz电磁传感器，可探测电缆埋设路径及深度。

• 电源与功耗：内置可充电池供电，连续工作时长＞12小时，整机功耗≤0.7W。

典型应用场景与操作技巧

LDSC电缆故障声磁数显同步定点仪在以下场景中能发挥出最大效能，配合恰当的技巧可事半功倍：

1. 常规直埋电缆精确定点
这是最典型的应用场景。现场操作时，使用高压发生器对故障电缆施加冲击高压（频率约3-5秒一次），将振动传感器置于电缆路径上方，选择“声磁定点”档。刚开始搜索时适当调大增益，沿路径移动探头。当数字屏不再显示满量程（99.9米）而是随位置变化时，说明已进入有效范围。此时应向读数减小的方向移动，直至找到屏显数值最小处，该点即为故障点正上方，数值即为埋深。

技巧：在远离故障点时，如果耳机只能听到微弱的“啪啪”声且声音不随位置变化，那是电缆本体的机械震动，并非故障放电声，切勿误判。

2. 强环境噪声下的故障定位
在公路旁或工厂车间附近定点时，车辆声、机器轰鸣声极易干扰听觉判断。此时应充分信任声磁同步功能，重点观察数字屏的读数规律。尽管屏显数字可能因噪声干扰而跳动，但其中总会有一个稳定的最大读数重复出现，该数值即为真实故障距离。当探头越靠近故障点，这个稳定读数会持续减小，最终归向最小值。

技巧：若现场存在连续性的强噪声（如发电机、空压机），可能导致数显失效（出现0.1米等小数值）。此时应切换策略，重点依靠耳机监听，利用声磁同步屏的刷新节奏，在人耳判断中区分环境干扰，寻找振动波的最大点。

3. 特殊工况下的精准定位

• 穿管电缆故障：故障点位于穿管中时，管子两端声音最大，中间位置可能无声。精确定点仪会在两管口显示固定读数。操作员可根据这两个读数的变化规律，判断故障点是否在管中，挖出穿管后即可用探头在管壁上精确复核。

• 电缆沟架空封闭性故障：当电缆外皮未破损，冲击放电时电缆全长均有振动时，直接将探头贴紧电缆本体。数字屏会记录下探头至故障点的距离，操作员只需顺着距离减小的方向移动，便能突破“电动机效应”的迷惑，锁定真正的位置。

掌握上述声磁同步法找故障点的核心技巧，结合声磁同步定点仪强大的抗干扰与数显功能，电力电缆的故障排查效率将得到质的飞跃。无论是复杂的城市配网，还是关键的工业供电，这款仪器都是不可或缺的可靠帮手。
