高压开关合分闸线圈电流波形测试能发现哪些问题？一文读懂机械故障诊断方法

为什么有些高压断路器动作时间检测正常，却依然会出现拒动、误动或机械卡涩？为什么仅测量合闸时间和分闸时间，还不足以全面判断机构健康状态？事实上，高压开关合分闸线圈电流波形测试能发现哪些问题，已经成为电力设备状态检修中备受关注的话题。通过分析合分闸线圈电流波形，不仅能够判断线圈本身是否正常，还能发现机械传动、机构磨损及控制回路等隐藏故障，为高压开关检修提供更加全面的依据。

高压开关在执行合闸、分闸动作时，操作机构通过合闸线圈或分闸线圈获得驱动力，带动储能机构、连杆机构和灭弧室完成动作。在线圈通电过程中，电流会随着衔铁运动、磁路变化及机构负载发生连续变化，因此形成具有明显特征的电流波形。正因为如此，高压开关合分闸线圈电流波形测试能发现哪些问题，并不仅仅局限于检测线圈是否损坏，而是能够反映整个操作机构的运行状态。

正常情况下，线圈通电后电流会快速上升，当衔铁开始吸合时，由于磁路发生变化，电流波形会出现明显拐点。随后机构动作完成，线圈断电，电流迅速下降。整个波形连续、平滑且具有良好的重复性。如果现场多次测试发现波形差异较大，则说明机构运行状态可能已经发生变化。

其中，最常见的问题就是机构卡涩或机械阻力增大。当操作机构润滑不足、轴销磨损、生锈或传动部件变形时，衔铁运动速度会减慢，导致电流拐点出现延迟，波形持续时间延长。这种变化虽然有时不会明显影响动作时间，但已经反映出机械机构运行阻力增加。如果继续运行，最终可能发展为拒动或动作不到位。

高压开关合分闸线圈电流波形测试能发现哪些问题？另一个典型应用就是判断线圈自身是否存在异常。当合闸线圈或分闸线圈出现匝间短路、局部过热或绝缘老化时，其电阻和电感参数会发生变化，电流峰值可能明显升高或降低，波形上升速度也会与正常状态不同。通过与历史波形进行对比，可以较早发现线圈性能下降趋势，避免设备在关键时刻失效。

此外，辅助机构故障同样能够在线圈电流波形中体现。例如储能机构不到位、缓冲装置异常、脱扣机构动作迟缓、连杆松动等问题，都会改变机构运动阻力，使波形出现多个异常拐点或局部波动。对于长期运行的断路器来说，这类故障往往比单纯的时间参数更早出现，因此波形分析已经成为机械状态诊断的重要手段。

控制回路异常也是线圈电流测试的重要检测对象。如果控制电源电压偏低、接线端子接触不良、辅助开关触点氧化或控制回路压降过大，线圈实际获得的驱动电流将明显下降。此时虽然线圈本身没有损坏，但机构可能因为驱动力不足而出现动作缓慢、不同期增大甚至拒动等现象。通过线圈电流波形，可以快速区分机械故障和控制回路故障，提高现场排查效率。

随着状态检修不断发展，越来越多电网公司和电力检修单位已将高压开关合分闸线圈电流波形测试能发现哪些问题作为机械特性试验的重要组成部分。在年度预防性试验中，除了检测合闸时间、分闸时间、同期性、弹跳时间和行程参数外，还会同步采集线圈电流波形，并建立设备历史波形数据库。通过历年数据对比，可以及时发现机构性能变化趋势，实现由故障检修向状态检修转变。

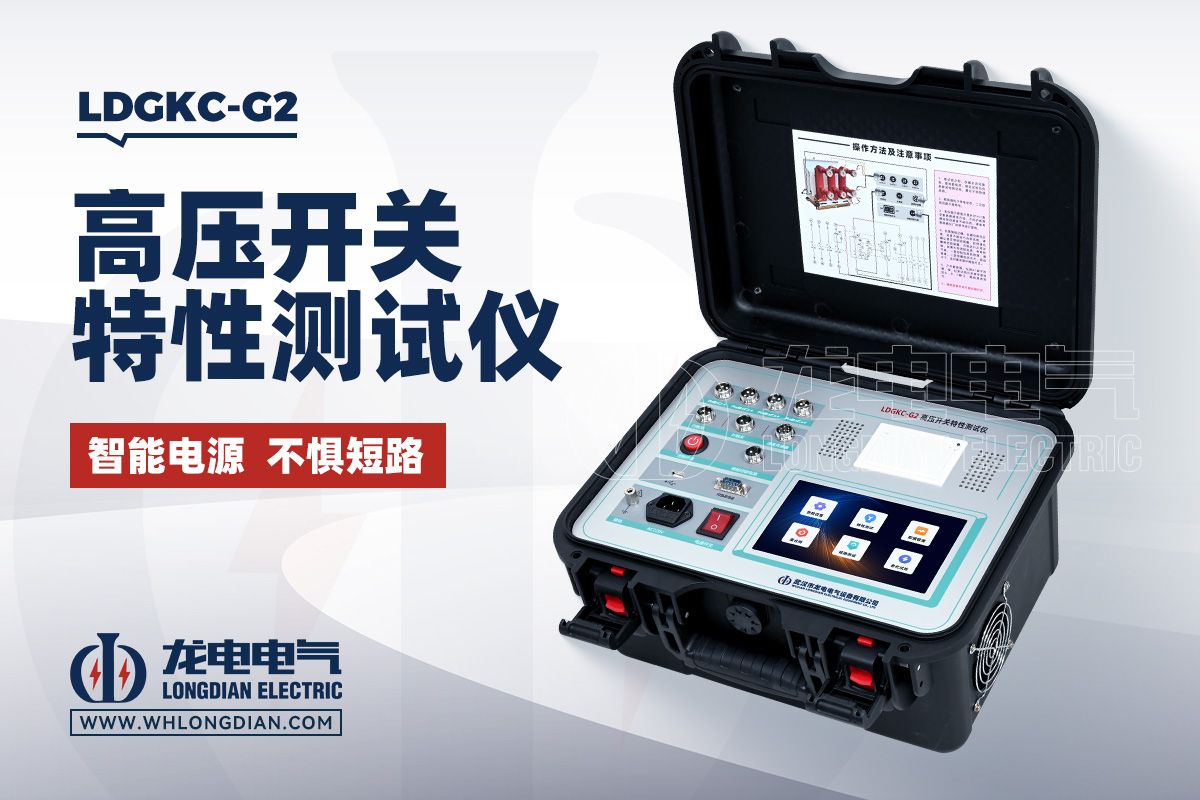

针对现场检测需求，开云kaiyun登录入口研发生产的LDGKC-G2高压开关特性测试仪，集机械特性测试、行程测试、速度测试、同期性测试以及合分闸线圈电流波形采集于一体，可同步记录动作全过程数据，并自动生成电流波形和机械特性曲线。设备支持多种电压等级断路器测试，广泛应用于变电站、电厂、轨道交通、新能源场站及高压开关制造企业。

LDGKC-G2高压开关特性测试仪采用高精度高速采样技术，能够准确捕捉合闸线圈和分闸线圈电流变化过程，自动分析峰值电流、吸合时间、动作特征点及机械运动状态，并支持历史数据存储、曲线对比和检测报告导出。设备具有抗干扰能力强、测试精度高、操作便捷等特点，可帮助运维人员快速定位故障原因，显著提高现场检修效率。

总体来看，高压开关合分闸线圈电流波形测试能发现哪些问题，答案远不止线圈是否正常。它能够综合反映操作机构、机械传动、控制回路及储能系统的运行状态，是高压开关机械特性检测的重要补充。结合动作时间、速度、行程、同期性等测试数据，再配合专业的高压开关特性测试仪进行综合分析，不仅能够提高故障诊断准确率，还能提前发现潜在隐患，为高压开关长期安全稳定运行提供可靠的数据支撑。
