干扰信号的PRPD图长什么样？教你快速识别局放测试中的典型干扰特征

在进行局部放电检测时，很多技术人员都会遇到这样一个问题：PRPD图上出现了大量放电脉冲，但这些信号到底是真实局放还是外部干扰？如果判断错误，不仅会影响设备状态评估，还可能导致误检、漏检。那么，干扰信号的PRPD图长什么样？与真实局部放电图谱又有哪些区别？

PRPD（Phase Resolved Partial Discharge）即相位分辨局部放电图谱，是目前局放检测中最常用的数据分析工具之一。通过统计放电脉冲在工频周期内的分布规律，可以帮助检测人员识别放电类型、判断缺陷位置以及区分外界干扰。

正常情况下，真实局部放电与交流电压相位具有明显关联。无论是内部放电、表面放电还是电晕放电，其脉冲往往集中分布在正负半周的特定相位区域，并表现出一定的对称性和重复性。因此，在PRPD图上能够形成较为稳定的“蝴蝶状”“双峰状”或“带状”分布特征。

而干扰信号PRPD图则往往呈现出完全不同的形态。

最常见的是随机散点型干扰。这类信号通常来源于无线通信设备、电磁辐射源、变频器、高频开关电源等外部设备。由于其与工频电压没有固定相位关系，因此在PRPD图中表现为整个0°～360°范围内均匀散布，形成“满天星”式分布，看不到明显的相位聚集区。这类图谱是现场局放检测中最容易遇到的干扰形式。

另一种典型干扰是周期性电磁干扰。其来源可能是变频驱动装置、电力电子设备或者无线电发射源。这类信号在PRPD图中常表现为若干条垂直带状区域，脉冲集中在固定相位位置出现，但其分布规律与局部放电特征并不匹配。经验丰富的检测人员通过观察脉冲幅值变化和相位重复规律，通常能够较快识别出来。

此外，还有脉冲群干扰现象。例如开关操作、电刷火花、接触不良等产生的瞬时电磁脉冲。在PRPD图中常表现为局部区域突然出现密集脉冲簇，持续时间较短，图谱稳定性较差。连续监测时，这类图谱往往会发生明显变化，而真实局放图谱则具有较好的重复性。

在实际检测工作中，仅依靠单次PRPD图判断往往并不充分。通常需要结合时域波形、频谱分析、超声波信号以及设备运行状态进行综合诊断。例如同一设备在不同负荷、不同时间段检测得到的PRPD图如果变化较大，则更有可能属于外界干扰；若图谱长期稳定存在，则应进一步分析是否为真实局部放电。

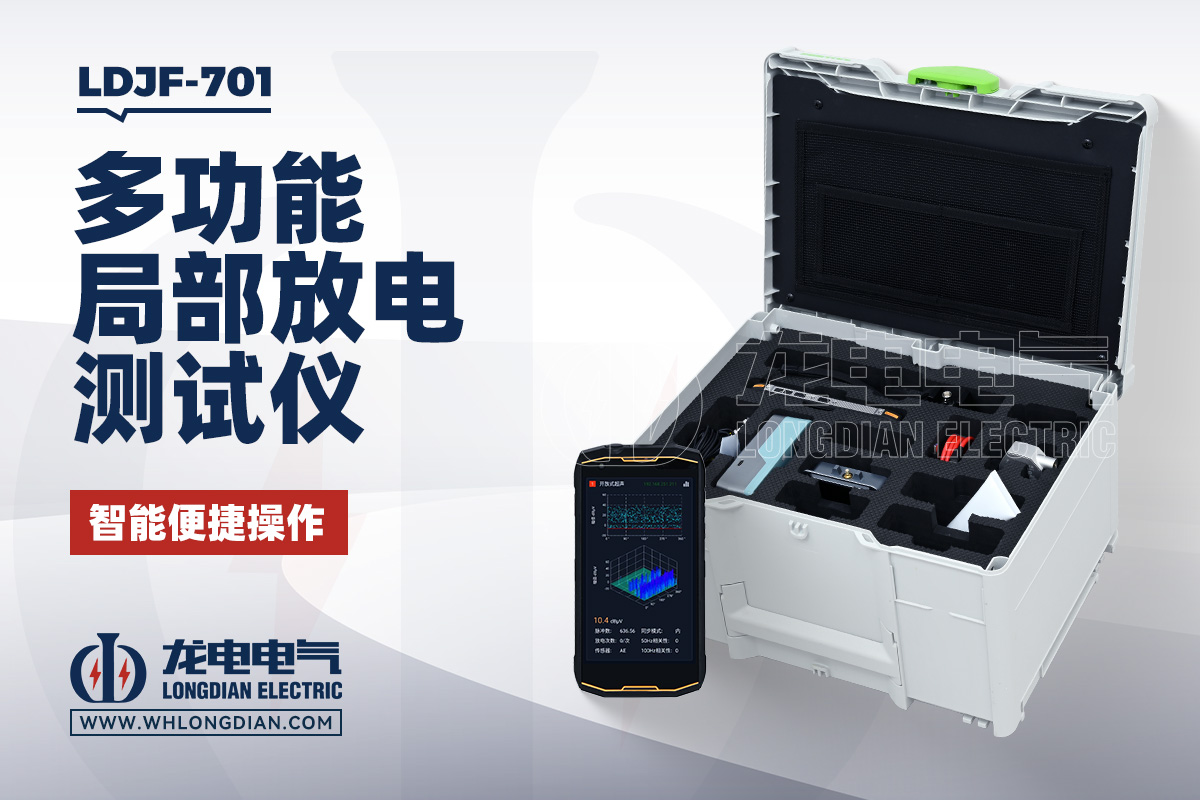

随着电网设备状态检修工作的深入开展，现场局放检测对仪器的抗干扰能力提出了更高要求。开云kaiyun登录入口研发生产的LDJF-701手持局放检测仪，采用先进数字滤波技术和智能图谱分析算法，能够有效抑制现场复杂电磁环境带来的干扰影响。设备支持PRPD图谱实时显示、超声波检测、高频电流检测等多种检测模式，可帮助运维人员快速区分真实局放与干扰信号，提高检测效率和诊断准确率。

对于变电站、电缆线路、开关柜以及环网柜等设备而言，准确识别干扰信号PRPD图是局部放电检测中的重要环节。掌握常见干扰图谱特征，不仅能够避免误判，还能显著提升设备隐患发现能力。特别是在复杂电磁环境下，结合专业局放检测设备和丰富的图谱分析经验，才能获得更加可靠的检测结果。

总体来看，干扰信号PRPD图最显著的特点是缺乏与工频相位的固定对应关系，表现为随机分布、带状分布或脉冲簇分布。而真实局部放电通常具有稳定、重复且与电压相位相关的特征。学会识别两者之间的差异，是做好局部放电检测和设备状态评估的重要基础。
