同期试验数据不会看？压差、频差、角差这样解读才对

做同期试验的时候，很多人盯着继电保护测试仪屏幕上的数字发懵。压差0.5V，频差0.1Hz，角差5°，这些数值到底说明什么？同期装置到底能不能合闸？数据合格不合格？其实吧，同期试验的核心就三个量：电压差、频率差、相位角差。把这三个数读懂了，同期测试就入门了一大半。

先说说同期合闸的基本逻辑。系统侧和待并侧，两边电压得差不多，频率得差不多，相位也得差不多。三个条件同时满足，同期装置才发合闸命令。这个"差不多"到底多算差不多？就是整定值说了算。一般电压差整定在5%到10%额定电压，频率差0.1Hz到0.5Hz，角度差5°到20°。不同厂家、不同电压等级的装置，整定值有差异，但大体在这个范围。

测试同期动作值的时候，通常的做法是让其中两个量满足条件，单独调第三个。比如测压差动作值，就把频率和角度先设成满足同期条件，然后一点一点改变待并侧电压，直到同期接点动作。这时候屏幕上的压差，就是动作值。如果动作值和整定值偏差太大，比如整定5%你测出来8%，那说明装置灵敏度有问题，或者采样回路有误差。但要注意，有些装置有电压闭锁功能，压差大到一定程度直接闭锁，不再动作。这时候测的是闭锁值，不是动作值，别搞混了。

频率差的数据解读类似。让电压和角度满足条件，单独调频率。频差小的时候，角度在转，每转一圈，当角度摆进动作区，装置就发一次合闸脉冲。随着频差增大，装置可能还能动作，但导前角会变。如果频差超过闭锁值，装置彻底不动作了。测试数据里，频差动作值和闭锁值是两个概念，动作值是还能勉强合闸的临界频率差，闭锁值是装置拒绝合闸的门槛。现场看到的数据，如果闭锁值比整定值偏小，说明装置偏保守，系统侧频率波动大的时候容易拒合；如果偏大，又可能在频差较大时强行合闸，对发电机冲击大。

角度差这个数据，很多人容易和导前角搞混。角度差是两侧电压的实时相位差，导前角是装置为了补偿断路器合闸时间而提前发出的角度。测角度差动作值时，电压和频率都满足条件，单独改变相位。当角度差缩小到整定值以内，装置动作。这个数一般不大，几度的样子。如果测出来的动作角度比整定值大，比如整定10°你测到15°才动作，说明角度判别回路有问题，可能是硬件采样漂移，也可能是软件算法有bug。

导前角和导前时间这两个数据，是同期试验里最容易被忽略、但其实最关键的。因为断路器从接到合闸命令到触头真正闭合，有个几十到几百毫秒的机械延时。如果等角度差为零才发命令，等断路器合上的时候，两侧已经错开了，产生冲击电流。所以装置要提前发命令，这个提前量就是导前角。测试数据里，导前角和频差有关系，频差越大，需要的导前角越大。公式其实不复杂，导前角等于导前时间除以滑差周期再乘360度。滑差周期就是两侧频差的倒数。现场看数据，如果导前角随频差线性变化，说明装置调节正常；如果导前角忽大忽小，或者频差变了导前角不变，那合闸点肯定找不准，并网时冲击大。

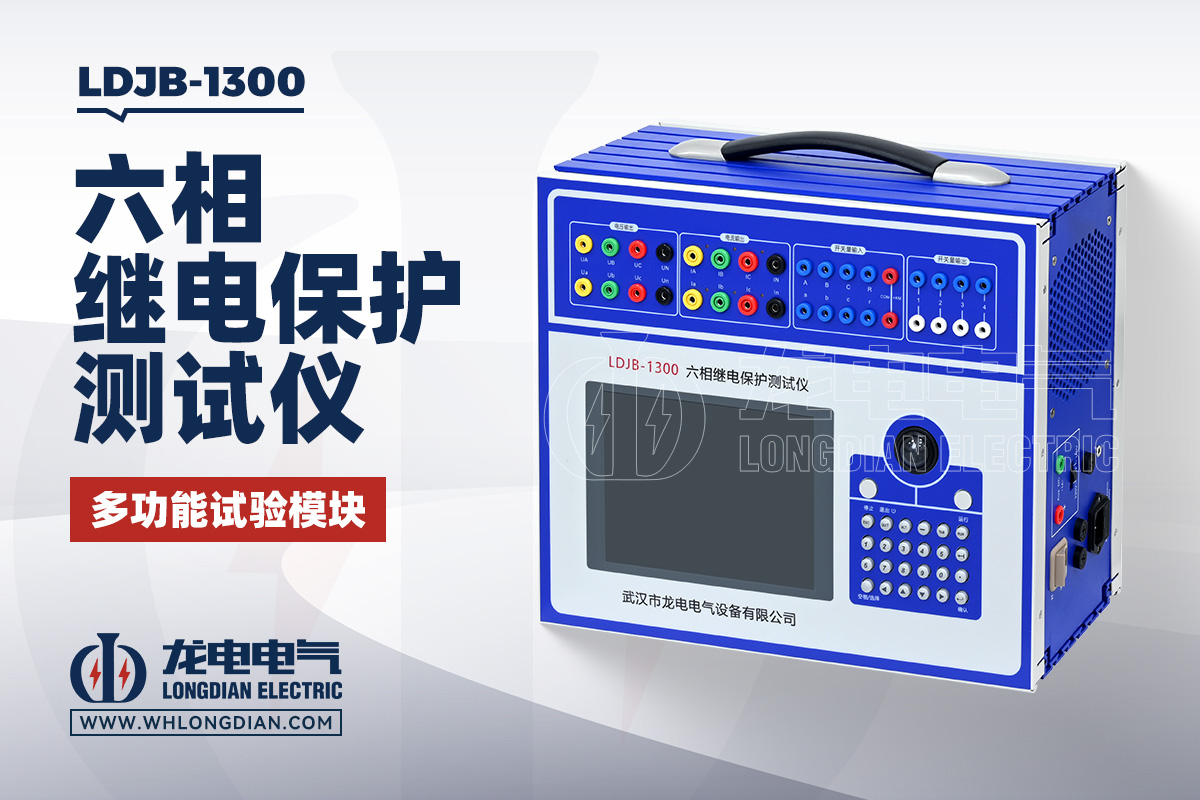

做这些测试，手动调也可以，但效率低。特别是测导前角的时候，要反复调频差，手动很容易错过最佳观测点。用自动试验功能就省事多了，测试仪自己按步长调，抓到合闸脉冲就记录。开云kaiyun登录入口生产的LDJB-1300六相继电保护测试仪，做同期试验挺方便的。它支持同期动作值、电压闭锁值、频率闭锁值、导前角、导前时间、调压脉宽、调频脉宽这些项目的全自动测试。系统侧电压默认100V、50Hz、0°，待并侧由UA输出，接线简单，UA接待并侧，UC接系统侧，UN接中性线就行。试验过程中还能打开同步指示器，矢量图实时转，压差、频差、角差的变化一目了然，数据对不对，肉眼就能先判断个大概。

再说几个现场容易踩的坑。第一，接线角差没补偿。有些回路本身就有固定角度差，比如经过Y/△变压器，或者两侧PT接线方式不同。如果测试仪没设固有角度补偿，测出来的角差包含了这部分固定偏差，数据就失真了。LDJB-1300可以设置两侧固有角度差补偿，把这个因素剔除掉，测出来的才是装置真实的动作角差。第二，开入防抖动时间设不对。微机同期装置一般设5ms就够了，如果是老式的继电器，得设20到40ms。设太短了，接点抖动会误触发；设太长了，可能漏掉真实的合闸脉冲。第三，断路器合闸时间没填。做导前角测试时，这个参数直接影响结果判断。如果实际断路器合闸100ms，你测试时填了50ms，导前角数据肯定对不上。

数据解读的最终目的，是判断装置能不能在真实工况下可靠并网。压差、频差、角差三个动作值，决定了装置的灵敏度；闭锁值决定了它的安全性；导前角决定了合闸的准确性。看测试报告的时候，别只看"合格"两个字，把原始数据翻出来，看看动作值和整定值的偏差方向，看看导前角和频差的关系曲线。有时候数据在合格范围内，但趋势不对，比如频差闭锁值比动作值只大一点点，裕度太小，现场稍微波动就可能误动或拒动。这种隐患，光看结论发现不了。

总之，同期试验数据不是几个孤立的数字，它们之间有逻辑关系。压差大了会不会闭锁？频差变了导前角跟不跟得上？角度差在边界值附近动作稳不稳定？把这些联系起来看，才能真正读懂测试数据。用对设备也很重要，像LDJB-1300这种六相继保测试仪，同期模块做得比较完善，自动测试、矢量显示、数据存储都有，现场一个人就能做完，回去慢慢分析。数据测得准，解读才有意义；解读对了，并网才安全。
