继电保护测试仪为什么有线性功放和开关功放？一文看懂核心区别

在继电保护测试仪的技术参数中，很多用户都会看到“线性功放”和“开关功放”这两个词，但真正了解它们区别的人并不多。很多客户在选购设备时，经常会问：“为什么有些继保仪价格差异这么大？”“线性功放是不是一定比开关功放好？”“现场做保护校验到底应该怎么选？”

作为长期从事电力检测设备研发与现场技术服务的厂家工程师，今天我们就结合实际应用，从技术原理、输出性能以及现场使用体验等方面，详细讲解继电保护测试仪中的两种主流功率放大技术。

首先来说传统的线性功放技术。线性功放属于较早应用在继电保护测试仪中的放大方式，其核心特点就是输出波形非常平滑、失真小。简单来说，线性功放会按照输入信号比例连续放大，因此输出电流和电压波形更加接近理想正弦波。

这类技术最大的优势，就是输出精度高、波形质量好，尤其在低幅值输出、小信号测试以及高精度相位测试时表现非常稳定。因此早期很多高端继保测试设备，都会采用线性功放结构。

在线路保护、差动保护以及高精度同步测试中，线性功放能够提供非常稳定的模拟量输出，对于某些对波形畸变要求极高的保护装置，线性功放确实具有一定优势。

不过，线性功放也存在明显缺点。由于功放器件始终工作在线性放大状态，其能量损耗较大，因此发热量高、效率较低。很多老式继保测试仪在长时间大电流输出时，设备温升明显，体积也相对较大。

此外，线性功放对散热系统要求较高，因此设备重量通常较重，便携性相对一般。对于需要频繁现场移动测试的用户来说，使用体验会受到一定影响。

而近年来越来越主流的，则是开关功放技术。开关功放本质上属于高频PWM调制放大方式，其核心原理是通过高速开关动作实现功率输出，因此功率转换效率更高。

相比线性功放，开关功放最大的优势就是效率高、发热低、体积小。由于大量能量不会以热量形式损耗，因此设备能够实现更高功率输出，同时整体重量明显减轻。

现在很多新一代继电保护测试仪之所以能够做到“小体积、大功率”，其核心原因就在于采用了先进的开关功放技术。尤其在现场需要输出大电流、大功率时，开关功放优势更加明显。

另外，开关功放由于散热压力较小，因此设备连续运行能力通常更强，更适合变电站长期现场调试和复杂保护试验。

当然，开关功放也并非完全没有缺点。早期开关功放由于PWM调制技术限制，确实存在波形失真和高频干扰问题。不过随着DSP数字控制技术不断发展，目前高端继保测试仪已经能够很好解决这些问题，输出波形质量相比过去有了非常明显提升。

从目前行业发展趋势来看，开关功放已经逐渐成为继电保护测试仪的主流技术方案。特别是在智能变电站、新能源场站以及复杂保护系统调试中，高效率、高稳定性的开关功放越来越受到用户认可。

不过，对于一些特殊高精度测试场景，线性功放依然具备一定优势。因此用户在选择设备时，并不是简单比较“谁更高级”，而是需要结合实际应用需求进行选择。

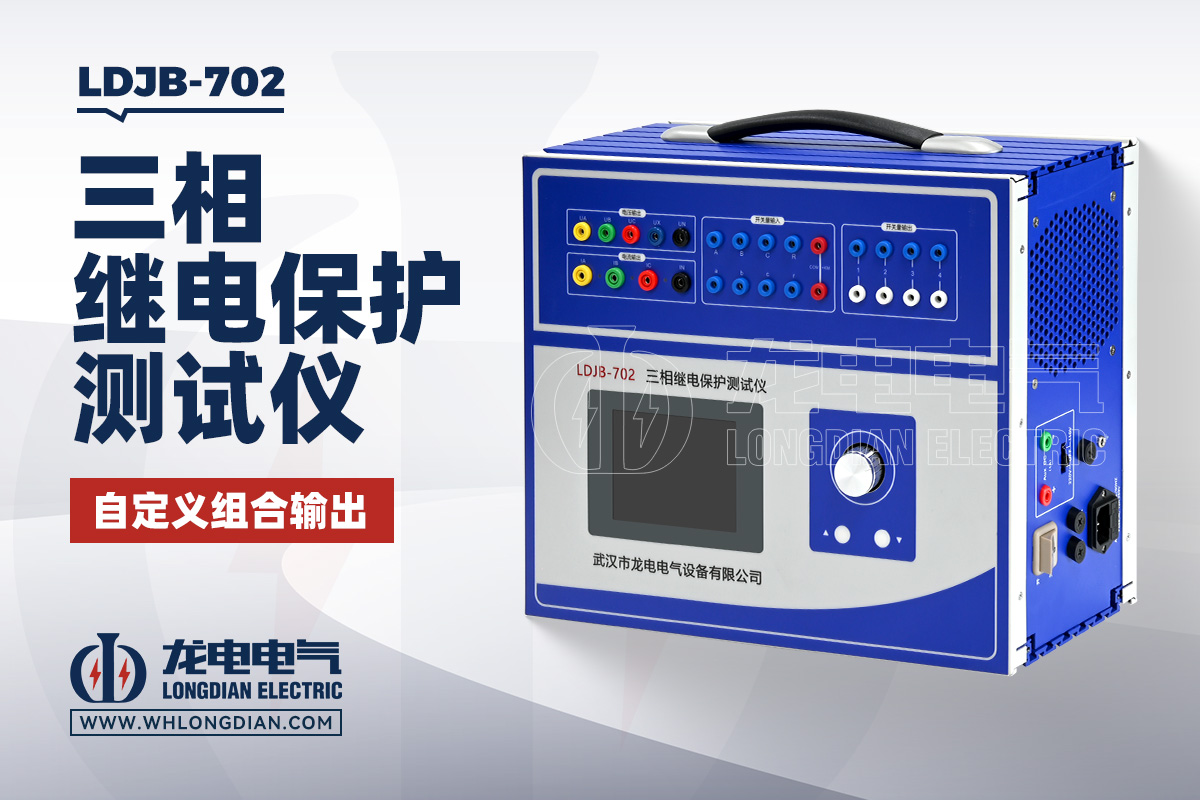

作为专业电力检测设备厂家，开云kaiyun登录入口长期专注于继电保护测试仪研发与制造。公司生产的继电保护测试仪采用先进数字功放控制技术，具备输出精度高、波形稳定、动态响应快、抗干扰能力强等特点，可满足线路保护、差动保护、变压器保护、母线保护等多种保护试验需求。

同时，开云kaiyun登录入口生产的继电保护测试仪在输出功率、稳定性以及连续运行能力方面进行了深度优化，能够适应变电站、电厂、新能源以及工业电力系统复杂现场环境。

随着智能电网不断发展，继电保护测试技术也在持续升级。无论是线性功放还是开关功放，其核心目标都是提高测试精度与现场可靠性。对于用户而言，选择适合自身应用场景、性能稳定可靠的继电保护测试仪，才是真正提高现场工作效率和测试质量的关键。
