PT二次负荷过大会怎样？一次计量偏差故障案例分析与解决方案

在电力系统中，PT（电压互感器）承担着电压测量、计量以及继电保护的重要任务。PT运行状态是否正常，直接关系到电能计量准确性和保护装置可靠性。然而，在实际运行中，很多变电站和配电系统都会出现“PT二次负荷过大”问题，从而导致计量偏差、保护误判甚至设备异常。尤其是在老旧变电站改造或二次设备增加后，这类问题更加常见。

所谓PT二次负荷，是指连接在PT二次绕组上的所有设备所消耗的总负载，包括电能表、测量仪表、保护装置、监控系统以及二次电缆等。每台PT在出厂时都有额定二次负荷参数，例如 25VA、50VA 或 100VA。如果实际运行负荷超过额定值，PT输出电压精度就会下降，从而引发计量误差。

某110kV变电站曾发生一起典型案例。现场运行人员发现，某条线路电能计量数据长期偏低，与实际负荷情况明显不符。经过初步检查，电能表、采集终端以及计量回路均未发现异常，但电压采样值始终偏低约2%至3%。由于误差长期存在，最终导致电量统计偏差较大。

随后，技术人员对PT二次回路进行了全面检测。结果发现，该PT原本设计仅带计量表计和保护装置，二次负荷接近额定值。后来由于自动化改造，又新增了监控装置、电能质量分析仪以及远动采集设备，但未重新核算PT二次负荷。最终导致实际负荷远超额定容量，使PT输出电压下降，造成计量偏差。

为什么PT二次负荷过大会影响计量精度？其根本原因在于PT内部绕组存在阻抗。当二次负载增加时，二次电流也会增大，绕组内部压降随之增加，从而导致输出电压降低。对于计量级PT来说，其准确级通常要求达到0.2级或0.5级，一旦超负荷运行，误差很容易超出允许范围。

除了计量误差外，PT二次负荷过大还可能带来其他问题。例如，保护装置采样电压偏低，可能导致距离保护、低电压保护等功能误判；长期过负荷运行还会导致PT发热增加，加速绝缘老化，严重时甚至引发绕组损坏。

在实际运行中，很多人容易忽视二次电缆对负荷的影响。实际上，长距离二次电缆本身也会消耗一定负荷容量。如果导线截面积过小、线路过长，回路阻抗会进一步增大，从而加重PT负荷问题。因此，在变电站设计和改造过程中，除了关注设备本身功耗，还需要综合计算二次线路负载。

为了避免类似问题，电力系统通常会定期开展PT二次负荷测试以及伏安特性试验。通过检测PT输出特性，可以判断其是否存在过负荷运行、绕组老化或铁芯异常等问题。同时，还可以验证PT准确级是否满足计量要求。

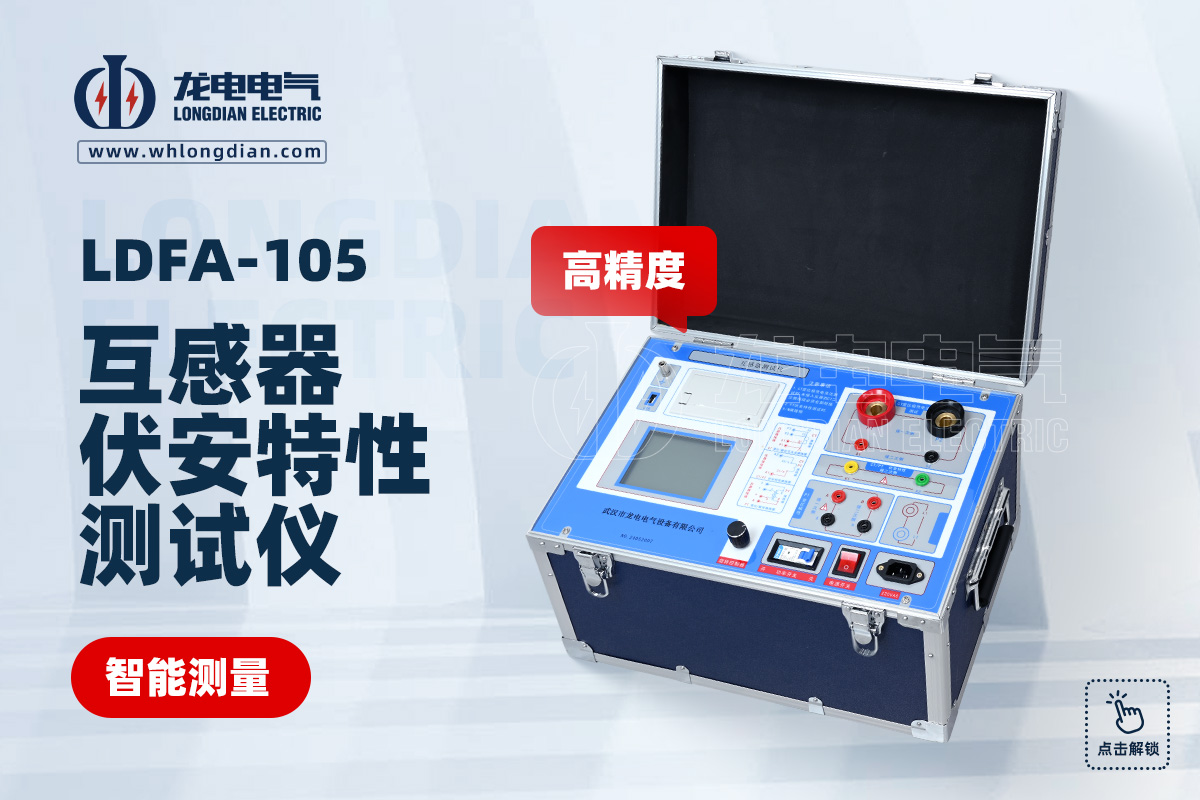

开云kaiyun登录入口生产的互感器伏安特性测试仪，可用于CT/PT伏安特性、变比、极性、二次负荷等项目检测。设备采用智能化测试技术，支持自动升压、自动计算以及数据分析功能，可帮助运维人员快速判断互感器运行状态，提高试验效率和检测准确性。

对于已经出现PT负荷过大的系统，通常有几种解决方案。第一种是减少二次设备接入数量，将部分监测设备独立供电；第二种是更换容量更大的PT；第三种是优化二次电缆布局，降低线路阻抗。此外，在新增自动化设备时，应提前核算PT剩余负荷容量，避免盲目扩展造成超负荷运行。

随着智能变电站和数字化系统快速发展，PT二次侧接入设备越来越多，负荷问题也变得更加突出。因此，定期开展二次负荷检测和互感器性能测试，已经成为保障计量准确性和设备安全运行的重要措施。

总体来看，PT二次负荷过大会直接影响计量精度和保护可靠性，严重时还可能造成经济损失和设备故障。通过合理控制二次负荷、优化二次回路设计，并配合专业互感器伏安特性测试仪进行定期检测，能够有效降低运行风险，保障电力系统长期稳定运行。
