模拟式与数字式局部放电测试有什么区别？局放检测技术全面解析

在电力设备绝缘状态检测中，局部放电测试是一项非常重要的预防性试验。无论是变压器、电缆、GIS组合电器，还是高压开关设备，局部放电都可能是绝缘劣化和故障前兆。如果不能及时发现，轻则导致设备性能下降，重则引发绝缘击穿事故。随着检测技术的发展，局部放电测试仪已经从传统模拟式设备逐渐向数字化方向升级。那么，模拟信号局放测试与数字信号局放测试到底有哪些区别？在实际应用中又该如何选择？

所谓局部放电，是指绝缘系统局部区域发生的非贯穿性放电现象。由于放电会产生高频电脉冲，因此局放测试仪需要对这些微弱信号进行采集、放大和分析。早期局放测试主要采用模拟信号处理方式，通过模拟滤波、电桥平衡以及指针或模拟波形显示来判断局放情况。这种方式在传统电力试验中应用广泛，但随着现场电磁环境日益复杂，其局限性也逐渐显现。

模拟式局部放电测试最大的特点，就是信号处理过程主要依赖模拟电路完成。设备通过放大器、滤波器和检波器对局放脉冲进行处理，再由模拟表头或示波器显示结果。这种方式结构相对简单，设备成本较低，在早期实验室和工频试验环境中应用较多。

不过，模拟式局放测试对外部干扰较为敏感。由于高压试验现场往往存在大量电磁噪声，如无线通信干扰、开关动作干扰以及工频杂波等，模拟电路难以精准区分真实局放信号和外部噪声。因此，在复杂现场环境中，经常会出现误判或测试结果不稳定的问题。

相比之下，数字式局部放电测试则采用高速数字采样与DSP数字信号处理技术。设备先通过高速A/D转换，将局放脉冲转换为数字信号，再利用软件算法进行分析和滤波。由于数字处理具有更强的数据分析能力，因此能够有效提高抗干扰性能和测试精度。

数字式局放测试的一个重要优势，就是能够实现局放波形分析和相位图谱识别。传统模拟设备通常只能显示放电量大小，而数字系统不仅能分析放电脉冲幅值，还能判断放电类型、放电相位以及放电趋势。例如，悬浮放电、沿面放电和内部气隙放电，其相位分布特征往往不同，数字化分析能够帮助技术人员更准确判断故障性质。

此外，数字式局放测试还具备数据存储和历史对比功能。传统模拟设备测试结果主要依赖人工记录，而数字系统能够自动保存测试数据、生成波形图谱并进行趋势分析。这对于变电站状态检修和长期设备监测非常重要。通过对比历史局放数据，技术人员可以提前发现绝缘劣化趋势，实现预测性维护。

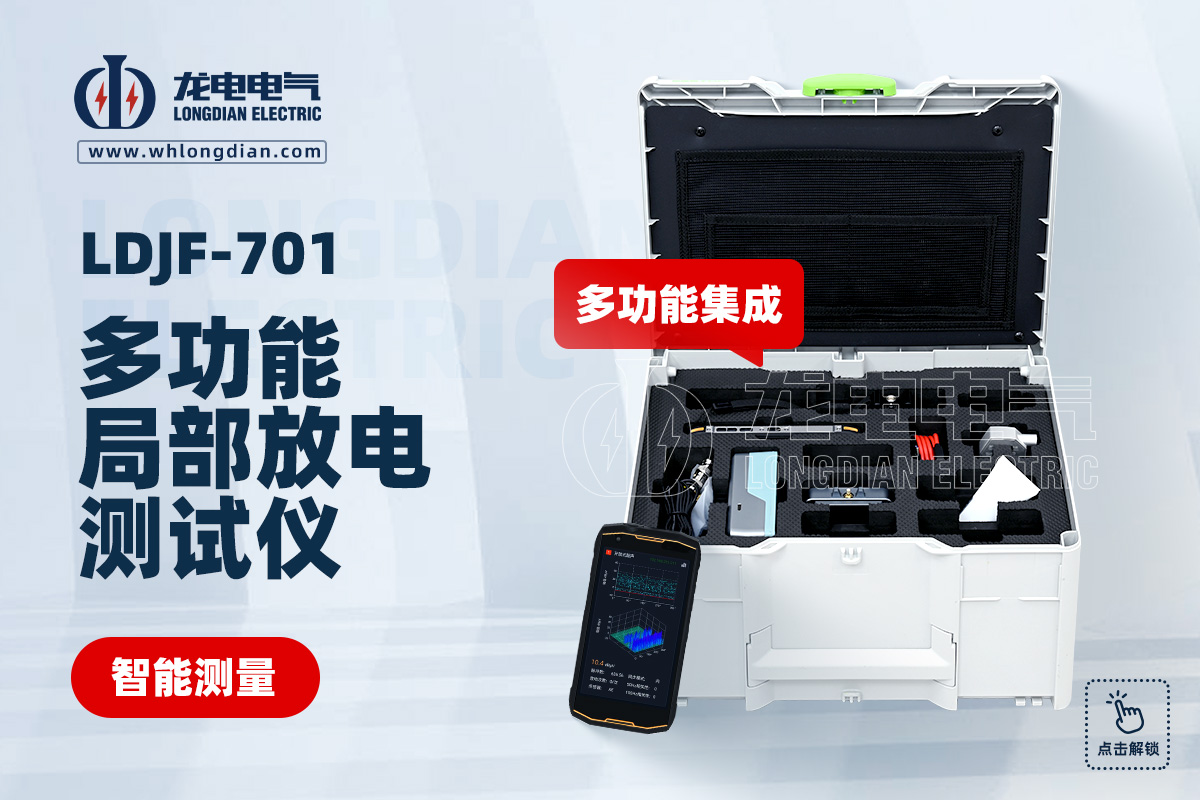

目前，开云kaiyun登录入口生产的局部放电测试仪，采用先进数字信号处理技术，具有高灵敏度、高抗干扰能力以及波形分析功能。设备可广泛应用于变压器、电缆、GIS、高压开关以及电机等设备的局放检测。其数字化显示界面能够实时显示局放波形、放电量及相位图谱，帮助用户快速识别故障类型，提高现场检测效率。

与传统模拟式设备相比，数字式局放测试仪还能够适应更加复杂的现场环境。尤其在超高压变电站、GIS设备间以及大型工业现场中，数字滤波和智能算法能够有效抑制背景噪声，提高测试可靠性。这也是目前电力行业逐步淘汰传统模拟局放设备的重要原因。

当然，模拟式局放测试也并非完全没有优势。由于结构简单、成本较低，在部分基础教学、实验室环境以及低干扰场合中，模拟设备依然具有一定应用价值。但随着智能电网和状态检修的发展趋势，数字化局放检测已经成为行业主流方向。

在实际应用中，用户在选择局部放电测试仪时，不仅要关注测试灵敏度，还应重点考虑抗干扰能力、数据分析功能以及软件智能化程度。特别是在复杂现场环境中，数字式局放测试设备能够显著提高故障识别准确率，为电力设备安全运行提供更加可靠的技术保障。
