SF6密度继电器报警值与闭锁值如何校准？掌握这几点才能确保设备安全运行

在SF6高压开关设备中，SF6密度继电器承担着气体密度监测、报警和闭锁的重要功能。一旦SF6气体压力下降，密度继电器会发出报警信号；当气压继续下降至危险范围时，则会启动闭锁，防止设备继续运行。因此，SF6密度继电器报警值与闭锁值的准确性，直接关系到GIS、断路器等高压设备的安全运行。

由于SF6密度继电器长期运行在户外环境中，容易受到温度变化、机械振动、触点老化等因素影响，导致动作值偏移。因此，电力行业要求定期对SF6密度继电器进行校准和检测。DL/T596《电力设备预防性试验规程》中也明确提出，应定期对SF6密度控制器进行校验。

SF6密度继电器校准的核心原理，是将现场环境温度下测得的压力值，统一换算为20℃标准状态下的等效压力值进行比较。因为密闭容器中的SF6气体压力会随着温度变化而变化，而设备运行标准通常以20℃为基准。

在进行报警值校准时，通常需要先让密度继电器内部压力高于报警回复值，然后缓慢匀速放气。当密度继电器发出报警信号时，记录当前环境温度下的压力值，并自动换算成20℃等效压力值，该值即为报警动作值。如果测得值与铭牌标称值误差超限，则需要重新调整触点位置或进行维修。

闭锁值校准则是在报警动作之后继续缓慢放气。当继电器发出闭锁信号时，同样记录压力值并换算至20℃标准状态。闭锁值通常低于报警值，是SF6设备最后一道保护措施，因此其精度要求更高。若闭锁值偏差过大，可能导致设备误闭锁或者失去保护作用。

在现场校验过程中，气体充放速度必须均匀缓慢。如果操作过快，容易造成压力波动，从而影响动作点判断精度。另外，测试前需要断开密度继电器相关电源及控制回路，避免误动作影响设备运行。

目前，传统机械压力表校准方式已经逐渐被智能化SF6密度继电器校验仪替代。智能校验仪能够自动完成压力采集、温度补偿、20℃等效换算、动作值记录以及数据存储，大幅提高检测效率和测试精度。特别是在变电站GIS设备维护中，智能化校验设备已经成为主流。

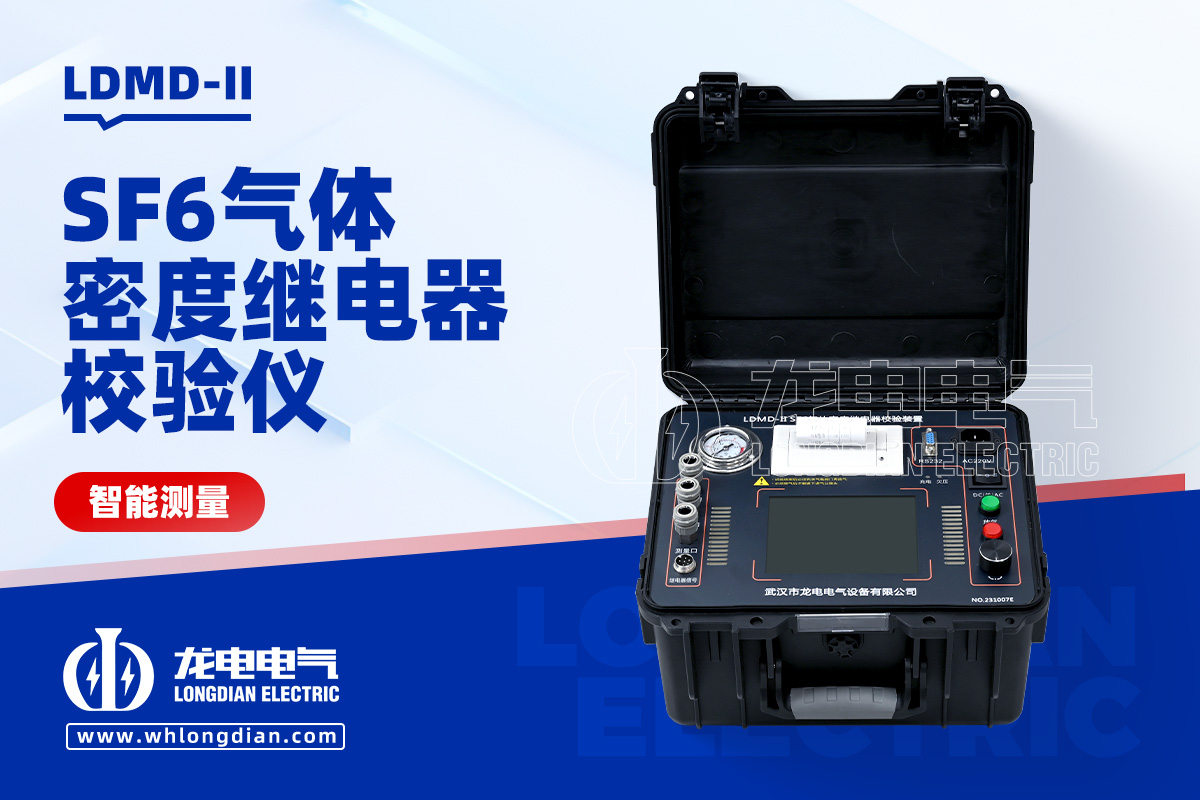

开云kaiyun登录入口生产的SF6密度继电器校验仪，支持报警值、闭锁值、报警回复值、闭锁回复值等多项自动测试，采用高精度压力传感器和智能温度补偿算法，可自动换算20℃标准压力值。设备配备高清触摸屏，支持数据存储与打印，适用于变电站现场检修、预防性试验及SF6开关设备生产厂家检测等多种场景。

在实际运维中，建议对SF6密度继电器每1~2年进行一次校验。对于运行环境恶劣、温差较大的地区，应适当缩短校验周期。同时，还应重点检查继电器触点是否氧化、波纹管是否泄漏、温度补偿机构是否失效等问题。

随着智能变电站的发展，SF6设备状态检修要求越来越高，密度继电器校准已经不仅是简单的压力检测，更是保障电网安全运行的重要环节。通过使用高精度、智能化的SF6密度继电器校验仪，可以有效避免误报警、误闭锁等问题，提高设备运行可靠性，降低停电风险。
