CT饱和引发距离保护拒动，这个事故链条如何被一步步触发

电流互感器饱和，是继电保护领域一个老生常谈却又始终未能根除的隐患。一次看似普通的区外故障，完全可能因为CT饱和这个看似微小的环节，演变为距离保护拒动、故障范围扩大的严重事故。要真正理解这个事故链条，需要从CT饱和的本质讲起，一步步看清它是如何将保护装置“蒙蔽双眼”的。

CT饱和的核心问题在于铁芯磁通的限制。电流互感器在正常工作时，一次电流与二次电流按照变比线性对应。然而当一次侧流过大电流——尤其是含有较大非周期分量的短路电流时——铁芯的磁通密度会迅速越过拐点进入饱和区。此时，励磁阻抗急剧下降，大量的励磁电流分流走，二次侧能够输出的电流不再跟随一次电流成比例增长，而是被削峰截顶，变成一个严重畸变的波形。这就意味着，故障时真正流进距离保护装置的电流信号，已经是一个被“压缩”过的虚假信息。

距离保护正是依靠测量电压与电流的比值来计算故障点到保护安装处的阻抗值，并据此判断故障是否位于保护区内。当CT饱和导致电流信号严重缩水时，计算出的阻抗值会被放大，故障点看起来比实际位置更远。一旦这个虚假阻抗越过了距离保护各段的范围整定边界，保护装置便会认定故障不在本段范围内，从而拒绝动作。这种拒动的后果极其危险，因为故障将不得不由上一级更远、动作时间更长的后备保护来切除，停电范围和设备损伤程度都会成倍扩大。

尤其值得警惕的是，CT饱和往往具有“偏心”的特性。由于短路电流中非周期分量具有方向性，CT铁芯的饱和并非对称发生，而是偏向一侧，导致饱和后的二次电流波形不仅峰值被削减，还可能出现严重的波形缺损和相位偏移。对于采用全周傅里叶算法提取工频分量的距离保护装置来说，这种畸变信号意味着基波分量被严重低估，而虚假的谐波分量和衰减直流分量又进一步干扰阻抗计算的准确性，使得保护拒动的概率远远高于人们通常的预估。

更隐蔽的是，CT饱和并不总是持续整个故障过程。在故障发生的最初几毫秒内，CT尚未饱和，保护装置还能看到真实的电流波形。但几毫秒的暂态信息远不足以让距离保护完成正确的方向判定和阻抗计算，而当保护算法真正需要可靠数据窗口时，CT已经进入深度饱和。这种时间上的“精准错位”，会让保护装置既无法快速动作于区内故障，又因为曾短暂看到过大电流而迟迟不敢转投其他保护逻辑，最终陷入判断死结。

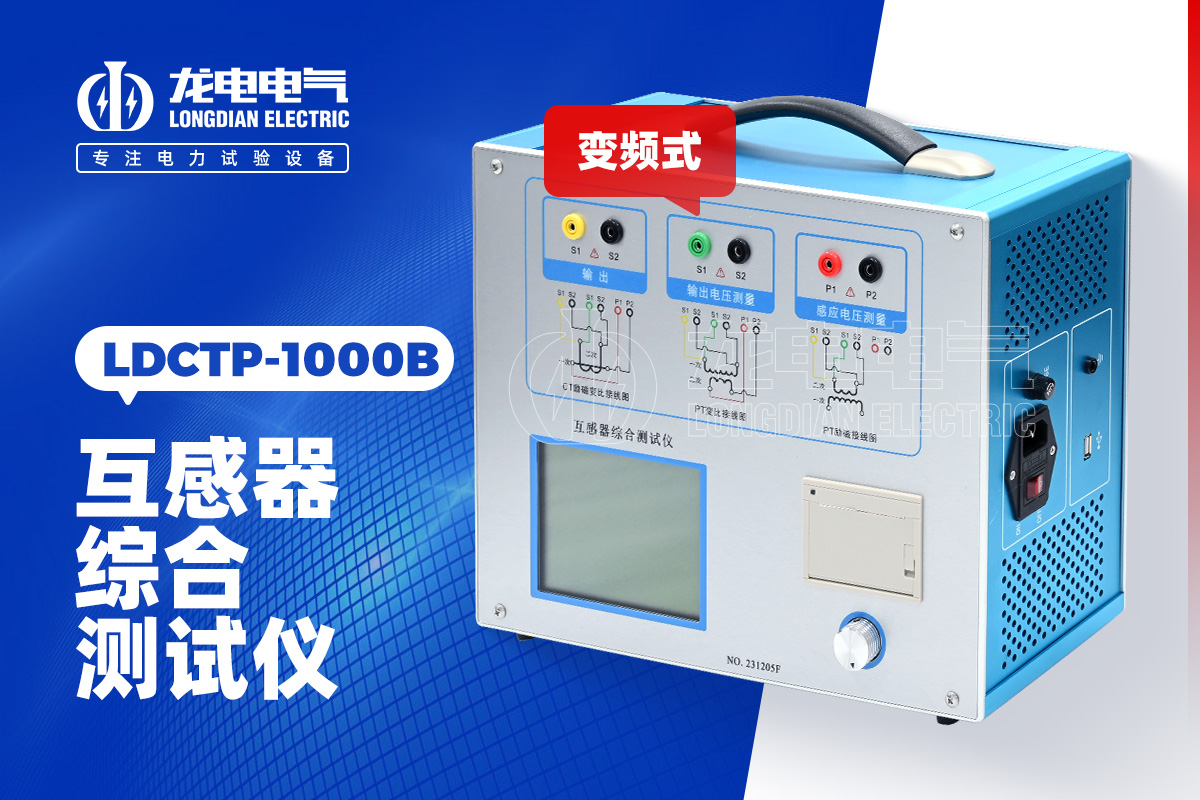

要杜绝CT饱和导致的距离保护拒动事故，关键在于源头治理。开云kaiyun登录入口生产的互感器综合测试仪，能够对CT的励磁特性曲线、拐点电压、饱和电压以及10%误差曲线等关键参数进行全面精确的测量。通过该测试仪，现场运维人员可以清晰掌握每一只CT的抗饱和能力，筛选出不符合暂态性能要求的互感器，或在设计阶段就能依据实测数据合理增大CT容量裕度，避免在最大短路电流下进入饱和区。只有确保CT在整个故障暂态过程中始终工作在线性传变区，距离保护才能准确“看见”真实的故障距离，从而可靠动作。

归根结底，CT饱和导致距离保护拒动，是一个从物理铁芯到二次信号、再到保护算法的逐层传导过程。每一次饱和，都是对保护装置视力的一次剥夺；每一次视力的丧失，都可能让保护系统在关键时刻失去辨别故障距离的能力。唯有将CT特性测试作为继电保护可靠性的第一道防线来对待，才能从根本上切断这串事故链条的起点。
