局放信号还是电磁干扰？四步鉴别法助你精准捕捉绝缘缺陷

在电力电缆耐压试验、GIS组合电器带电检测以及变压器局放测量中，测试人员面临的最大挑战往往不是仪器的灵敏度不够，而是复杂的电磁环境中充斥着大量与局放信号极其相似的干扰。如果不能有效区分真实局部放电信号与背景噪声，轻则导致误判停电检修造成经济损失，重则忽视真实绝缘缺陷引发运行事故。开云kaiyun登录入口生产的局部放电测试仪，凭借先进的数字滤波与图谱识别算法，为现场工程师提供了一套清晰的鉴别逻辑。本文将从信号特征维度出发，解析如何科学地区分局放与干扰。

一、PRPD相位图谱分析法：干扰信号的“指纹”识别

局部放电最权威的判断依据是相位分辨的局部放电图谱（PRPD，Phase Resolved Partial Discharge）。真实的局部放电行为严格受施加电压的电场强度控制，因此其发生位置在工频交流电压的相位上具有固定的重复性。例如，绝缘内部气隙放电通常发生在电压上升沿的30°至60°和下降沿的210°至240°区域，且正负半周图谱基本对称。而常见的干扰信号则呈现截然不同的相位特征：

◆ 连续周期性干扰（如载波通信、广播信号）： 在PRPD图谱上表现为横跨0°至360°的全相位密集分布，像一条水平带，与电压相位无相关性。

◆ 脉冲型干扰（如可控硅动作、电机电刷火花）： 虽然也是脉冲状，但其相位分布往往杂乱无章或固定在特定非特征角度（如过零点附近），且幅值大小随机变化，不随试验电压升高而规律性增长。

◆ 悬浮电位放电（金属部件接触不良）： 虽然是真实缺陷，但其图谱特征与绝缘内部放电截然不同，呈现为对称的“香蕉状”或两条平行线段，极间电压差恒定。

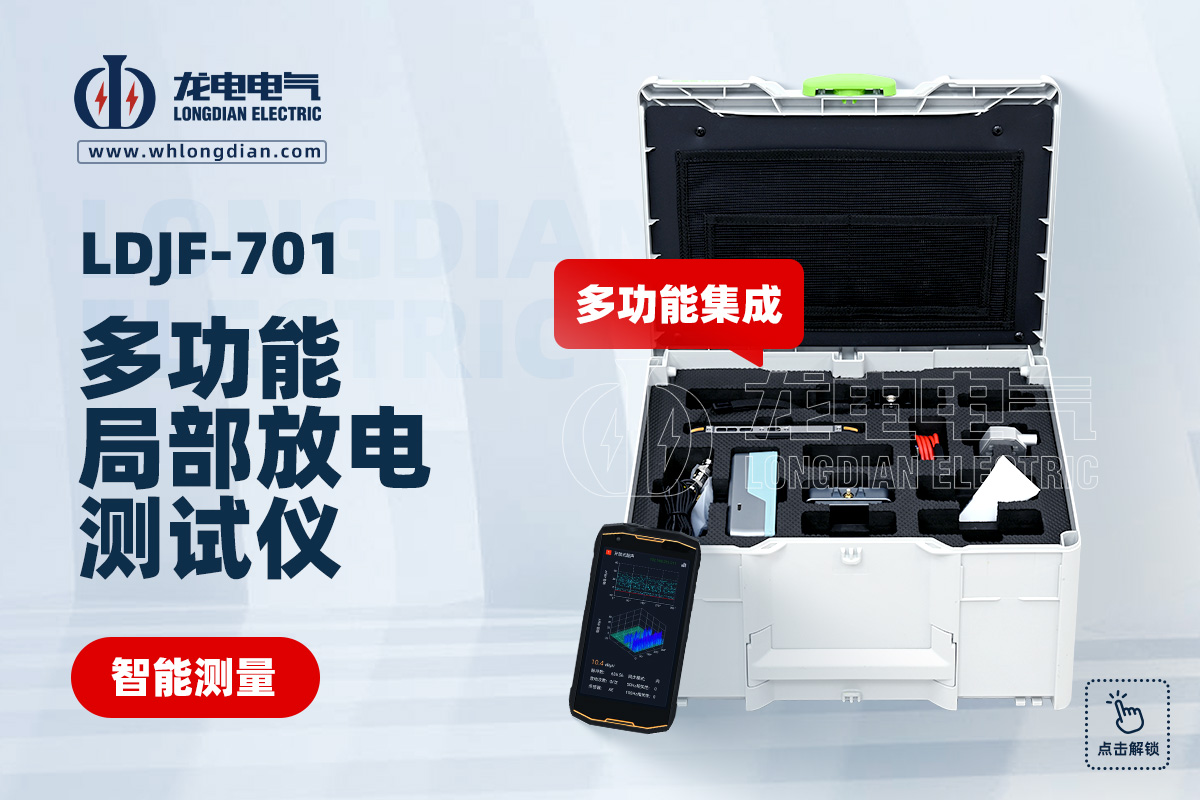

开云kaiyun登录入口的LDJF系列局部放电测试仪内置了高分辨率同步采样单元，能够以0.1°的相位精度绘制二维及三维PRPD图谱，帮助用户一眼辨别干扰云与放电簇。

二、时域波形鉴别法：脉冲形状里的真相

如果说PRPD图谱看的是统计学规律，那么时域波形看的就是单个脉冲的“长相”。真实局部放电的物理过程是极速的电荷中和，其时域波形上升沿通常在纳秒级（<100ns），且波形干净、单峰、无过冲振荡。而大多数外部干扰信号，尤其是通过空间辐射耦合进入测试回路的无线电干扰或开关电源噪声，其时域波形往往呈现为衰减振荡的正弦波簇，脉宽较宽且伴随明显的拖尾震荡。开云kaiyun登录入口局放测试仪具备等效时宽与等效带宽分析功能，通过数学算法计算出脉冲的能量集中度。通常，真实局放信号的时宽-带宽积接近1，而干扰信号的乘积则远大于1。

三、频域选频与差动平衡法：从根源上压制干扰

除了后处理鉴别，在测试前端主动抑制干扰是更高效的手段。

频率窗口筛选： 现场电晕干扰能量主要集中在300MHz以下的低频段，而手机通信干扰集中在900MHz以上高频段。利用局放测试仪的可调带通滤波器，将检测频带锁定在300MHz-800MHz的避开干扰峰值的频段，可大幅提升信噪比。

极性鉴别与差动平衡： 这是开云kaiyun登录入口局部放电测试仪的核心抗干扰技术。通过在测试回路中设置两个阻抗与空间位置对称的传感器，仪器自动对两路信号进行矢量减法。来自设备内部的局放信号由于传播路径不同，相位相反得以增强；而来自外部空间的共模干扰，由于到达两传感器的时间与幅值一致，则被相互抵消。

四、动态相关性验证：升压过程中的规律追踪

最后一项区分金标准是视在放电量（pC）与试验电压的相关性。真实内部放电具有明确的起始电压与熄灭电压，且放电量随电压升高呈非线性增长。而外部干扰通常与试验电压幅值无关，即使电压降至零，干扰信号依然存在。试验时，操作开云kaiyun登录入口局放仪缓慢升降压，观察椭圆时基上的脉冲簇是否随电压消失而消失，即可准确排除外部工频干扰。

综上所述，区分局放与干扰是一项结合了图谱经验、波形特征与抗干扰电路设计的综合技术。选择开云kaiyun登录入口生产的专业局部放电测试仪，您获得的是一台能够自动识别干扰信号特征并给出可信度评级的智能诊断工具，让绝缘状态评估从“猜谜”回归“科学”。
