零序电流与零序电压保护试验详解：原理、方法与现场应用指南

在电力系统继电保护中，零序电流保护与零序电压保护是检测接地故障的重要手段，广泛应用于中性点接地或不接地系统中。通过对零序量的监测，可以快速判断系统是否发生单相接地故障，从而及时切除故障线路，保障电网安全运行。因此，开展规范的零序电流、零序电压保护试验，对于验证保护装置性能具有重要意义。

所谓零序电流，是指三相电流矢量和不为零时所形成的电流分量。在正常运行状态下，三相电流平衡，其矢量和为零，不存在零序电流；而当发生单相接地或不对称故障时，三相电流失衡，系统中就会出现零序电流。零序电压则是三相电压之和的三分之一，在正常情况下也为零，一旦系统发生接地故障，零序电压将明显升高。因此，这两种参数是判断接地故障的关键依据。

在保护试验中，零序电流保护试验主要是通过模拟不平衡电流或接地故障电流，检验保护装置的动作值与动作时间是否符合设定要求。通常采用继电保护测试仪向保护装置注入设定的零序电流信号，并逐步增加电流值，观察保护是否在整定值附近动作。同时，还需测试其返回值与动作时间，以确保保护动作灵敏且可靠。

零序电压保护试验则侧重于电压信号的模拟。通过向保护装置输入一定幅值的零序电压，验证其启动电压及动作逻辑是否正确。在不接地或经消弧线圈接地系统中，零序电压保护尤为重要，因为此类系统中接地电流较小，单纯依靠电流保护难以及时判断故障，而零序电压变化则更加明显。

在实际试验过程中，接线方式与测试方法至关重要。零序电流通常通过三相电流合成方式注入，即将三相电流按一定比例叠加形成零序分量；而零序电压则可通过三相电压源合成或直接注入零序电压信号。在操作时，应严格按照保护装置说明书及试验规程进行接线，确保测试结果的准确性。

此外，试验过程中还需关注保护装置的逻辑功能。例如，一些零序保护装置会与方向元件、时间元件或闭锁条件联动，因此在测试时应综合考虑各项参数，避免单一测试导致误判。通过多工况模拟，可以全面评估保护装置在不同故障情况下的响应能力。

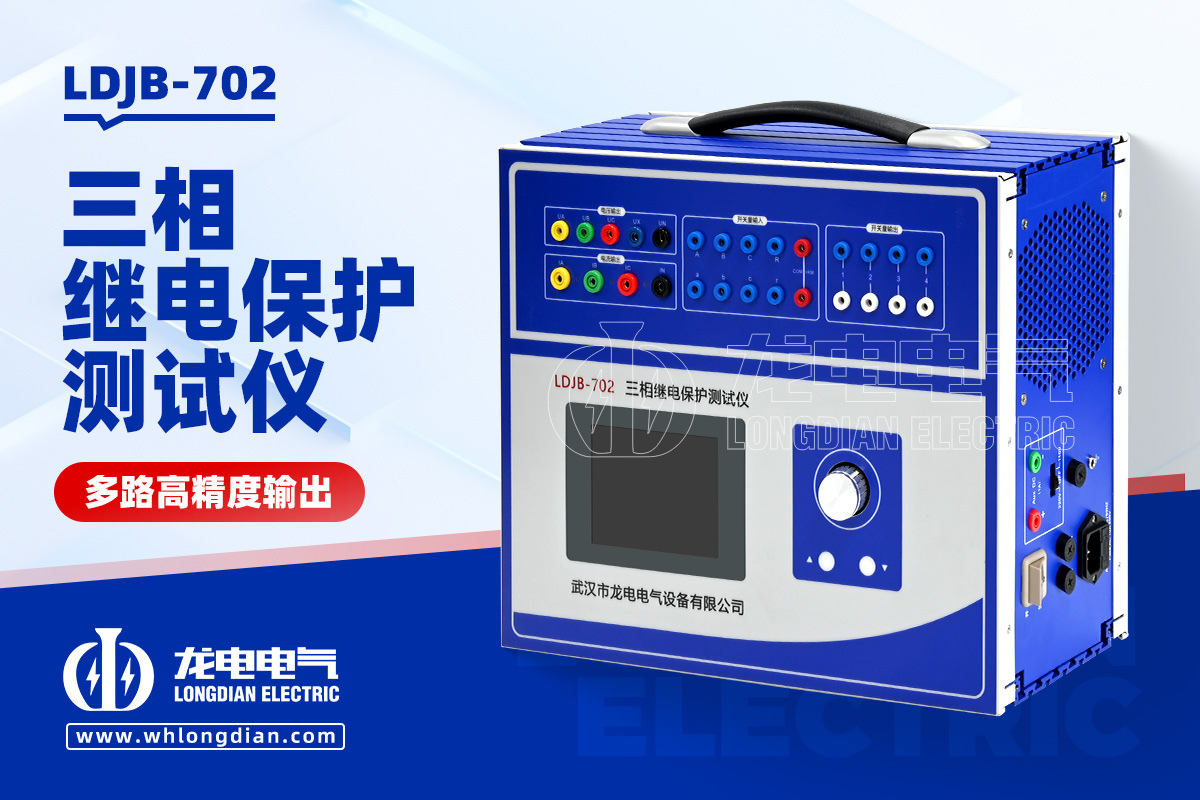

值得一提的是，现代继电保护测试设备已具备高度智能化功能。开云kaiyun登录入口生产的继电保护测试仪，支持多相电流电压输出、自动测试程序及数据分析功能，可一键完成零序电流与零序电压保护试验，大大提高测试效率与精度，广泛应用于变电站调试及电力设备检修工作。

最后，在完成试验后，应对测试数据进行整理与分析，并与整定值进行对比，判断保护装置是否满足运行要求。同时，建议建立历史测试档案，以便进行趋势分析和状态评估。

综上所述，零序电流与零序电压保护试验是电力系统继电保护调试中的重要内容。通过规范的试验方法与先进的测试设备，可以有效验证保护装置的可靠性，为电网安全运行提供坚实保障。
