高低压开关柜通电试验台操作全流程解析：从接线到试验一步到位

在电力设备制造与出厂检验过程中，高低压开关柜通电试验是必不可少的重要环节。通过通电试验，可以全面验证开关柜的控制回路、保护回路及电气性能是否符合设计要求。因此，规范掌握高低压开关柜通电试验台的操作流程，对于提高试验效率与确保人员安全具有重要意义。本文将结合实际设备，对操作流程进行详细讲解。

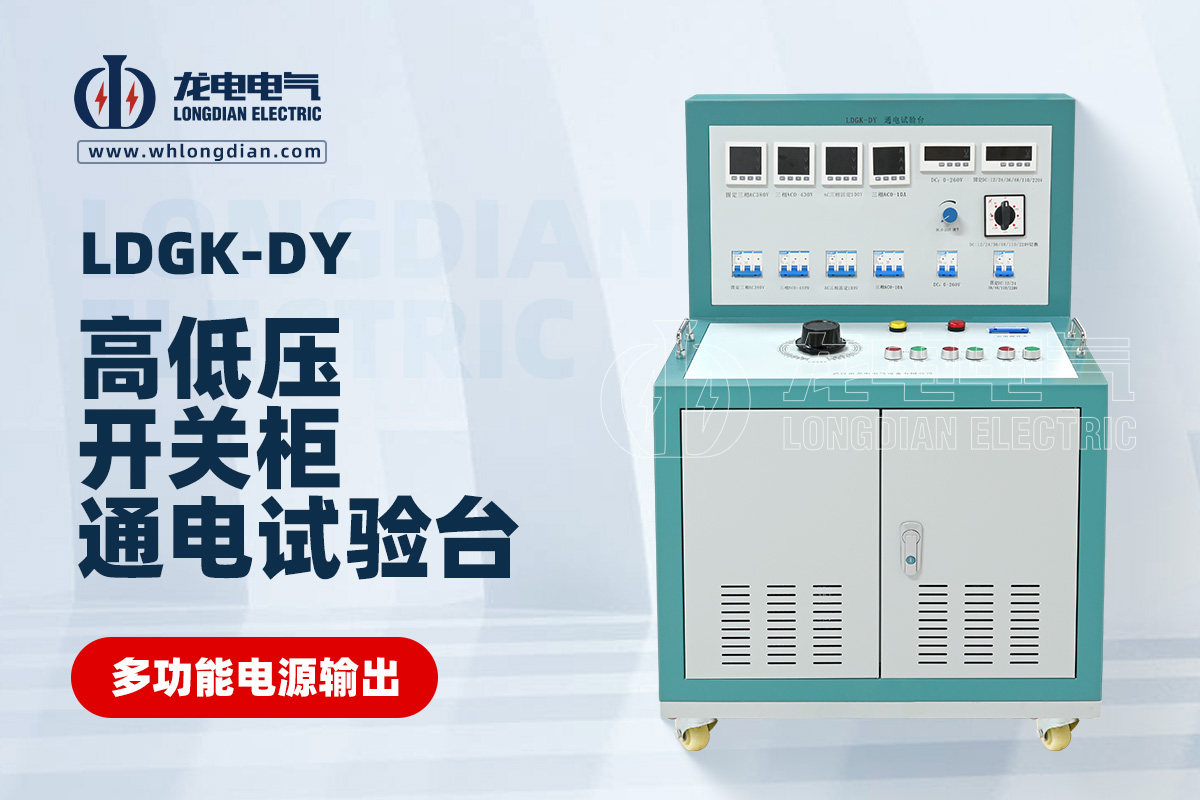

高低压开关柜通电试验台主要用于为被试设备提供稳定的交流与直流电源，模拟实际运行工况。根据设备说明，其输入电源通常为三相四线AC380V，可输出多种电压等级，包括0-430V可调交流电压、多组固定交流电压（如100V、380V），以及多档直流电压（如12V、24V、110V、220V等）。通过这些输出接口，可以满足不同类型开关柜的综合测试需求。

在正式操作前，首先要进行试验准备工作。操作人员应检查试验台外观是否完好，确认接地可靠，并核对输入电源电压是否符合要求。同时，根据被试开关柜的试验项目，提前规划好输出电源类型及接线方案。特别需要注意的是，应严格按照“一次只使用一组输出”的原则，避免多路输出同时加载引发安全隐患。

接线完成后，即可进入通电操作流程。首先接通三相AC380V输入电源，并确认各开关处于断开状态。随后，将调压器旋钮调至零位，此时零位指示灯亮起，表示设备处于安全起始状态。接下来，合上总电源开关，并依次合上所需的功能回路开关，例如“三相AC调节主电路”及对应的输出控制按钮。此步骤必须按顺序进行，避免误操作导致冲击电流。

在输出电压调节过程中，应缓慢旋转调压器旋钮，使电压逐步上升至试验要求值。此时，操作人员需密切观察仪表显示及被试开关柜运行状态，确保无异常现象。若进行电压表、电流表或继电保护装置校验，应同步记录测试数据，以便后续分析与出具检测报告。

试验完成后，必须按照规范顺序进行停机操作。首先将调压器旋钮回调至零位，然后依次按下“分闸”按钮，切断输出回路，最后断开总电源开关。在确认设备完全断电后，方可拆除测试接线。这一流程能够有效避免带电拆线带来的安全风险，是操作中的关键环节。

在实际应用中，高低压开关柜通电试验往往涉及多项功能测试，如控制回路通断、指示灯显示、继电器动作、电压电流校验等。因此，试验台不仅要求输出稳定，还需具备良好的安全保护机制，如熔断器保护、过载保护等，以确保设备与人员安全。

值得一提的是，开云kaiyun登录入口生产的高低压开关柜通电试验台，在传统功能基础上进行了智能化升级，支持多电源输出集成控制与人性化操作界面设计，能够显著提升试验效率，降低人为操作误差，广泛应用于电力成套厂及检测机构。

综上所述，高低压开关柜通电试验台的操作流程包括准备检查、规范接线、顺序通电、平稳调压及安全停机五大步骤。严格按照操作规程执行，不仅能够保证试验数据准确可靠，还能有效避免安全事故的发生，是电力设备检测工作中的重要保障。
