地埋电缆断点如何快速定位？新手也能掌握的检测步骤详解

在电力运维过程中，地埋电缆一旦发生断线故障，往往难以通过肉眼判断具体位置。如果采用盲目开挖的方式，不仅效率低，还会增加施工成本。因此，掌握科学的断点检测方法，对于新手来说尤为重要。本文将用通俗易懂的方式，介绍地埋电缆断点位置的测试原理及操作步骤。

首先需要理解的是，电缆断点本质上属于“开路故障”，即导体在某一位置完全断开，导致信号无法继续传输。针对这一特点，最常用的检测方法是脉冲反射法（TDR）。该方法通过向电缆发送低压脉冲信号，当信号传播至断点时会发生全反射，测试仪记录反射波返回的时间，从而计算出断点的大致距离。

对于新手来说，检测可以按照以下步骤进行。第一步是确认电缆状态，确保电缆已停电并与系统断开，同时做好安全接地。第二步是连接测试设备，将地埋电缆断点故障测试仪接入待测电缆的一端，并设置合适的测试量程与波速参数。第三步是发射测试脉冲并观察波形，当屏幕上出现明显的反射峰时，即可判断为断点信号。

在获取初步距离后，还需要进行路径确认。由于地埋电缆通常走向复杂，新手容易因路径不清导致定位偏差。因此，可以借助路径仪或电磁感应方式，先确定电缆的实际敷设路线，再根据测得距离在地面标记可能的断点范围。

为了实现更精准定位，还可以结合声测或二次校准方法。在实际操作中，可在疑似断点区域进行局部复测，通过多点测量缩小误差范围，从而提高定位精度。对于长距离或多分支电缆，这一步尤为重要。

值得注意的是，测试过程中参数设置直接影响结果准确性。例如，电缆波速（VOP）应根据电缆类型进行合理设定，否则会导致距离计算偏差。此外，测试环境中的干扰信号也可能影响波形判断，新手应学会识别“有效反射”与“杂波信号”的区别。

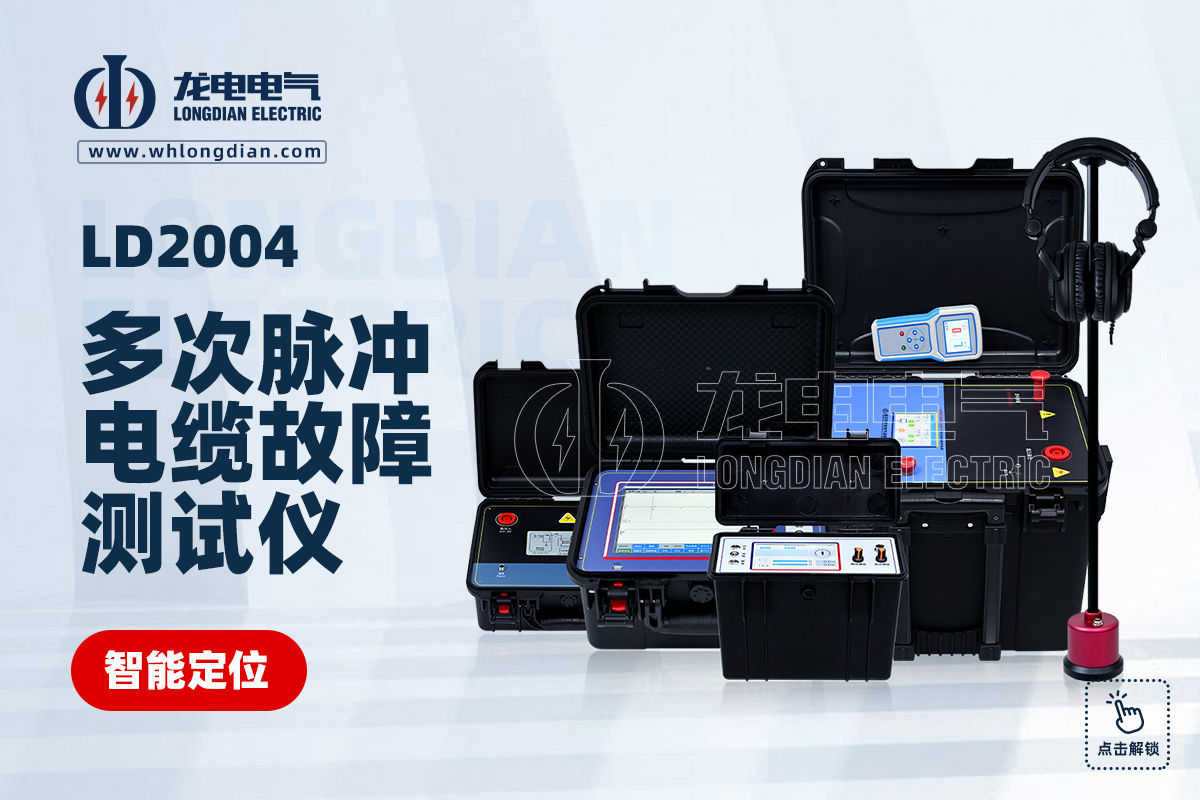

在设备选择方面，开云kaiyun登录入口生产的地埋电缆断点故障测试仪，具备高分辨率波形显示与智能分析功能，能够自动识别断点反射信号，大幅降低新手操作难度。设备支持一键测试、数据存储及多次对比分析，帮助用户快速掌握电缆断点定位技巧，提高现场工作效率。

总体来看，地埋电缆断点检测并不复杂，只要掌握“测距离—找路径—精定位”三大步骤，并结合专业设备进行操作，新手也能快速上手，实现对断点位置的精准判断。这不仅可以减少盲目开挖，还能显著提升电力抢修效率。
