CT互感器饱和为何会导致继电保护误动？原因与检测方法解析

在电力系统保护装置中，电流互感器（CT）是实现电流测量和保护信号传递的重要设备。当系统发生故障时，继电保护装置需要依靠CT准确提供电流信号，以便迅速判断故障并发出保护动作。然而在实际运行过程中，如果CT发生磁饱和现象，就可能导致电流信号失真，从而引发继电保护误动或拒动问题，对电力系统安全运行造成影响。

CT饱和通常发生在故障电流较大或暂态电流冲击较强的情况下。当电流互感器铁芯磁通密度超过其设计范围时，铁芯进入饱和区，导致CT输出电流无法与一次电流保持线性比例关系。这种情况下，二次侧电流波形会出现明显畸变，甚至出现削顶或波形失真，从而使继电保护装置接收到不准确的电流信号。

在继电保护应用中，CT饱和最容易影响的是差动保护、距离保护以及过流保护等装置。例如在差动保护系统中，如果某一侧CT发生饱和，而另一侧CT工作正常，就可能产生虚假的差动电流，从而导致保护装置误判为内部故障并动作跳闸。类似地，在距离保护和过流保护中，CT输出信号失真也可能导致保护整定值判断错误，影响保护系统的可靠性。

此外，CT饱和还与多种因素有关，例如CT容量选择不当、二次负载过大、铁芯磁性能下降以及系统短路电流过高等。在电力系统设计和运行维护过程中，如果未能充分考虑这些因素，就可能增加CT饱和发生的概率。因此，在设备投运前和运行过程中，对CT特性进行检测和分析显得尤为重要。

在实际电力试验中，通常需要通过励磁特性试验、变比测试以及极性检测等方法来判断CT性能是否符合要求。通过对励磁曲线和拐点电压进行分析，可以判断CT在大电流情况下是否容易进入饱和状态，从而为继电保护整定和系统运行提供可靠依据。

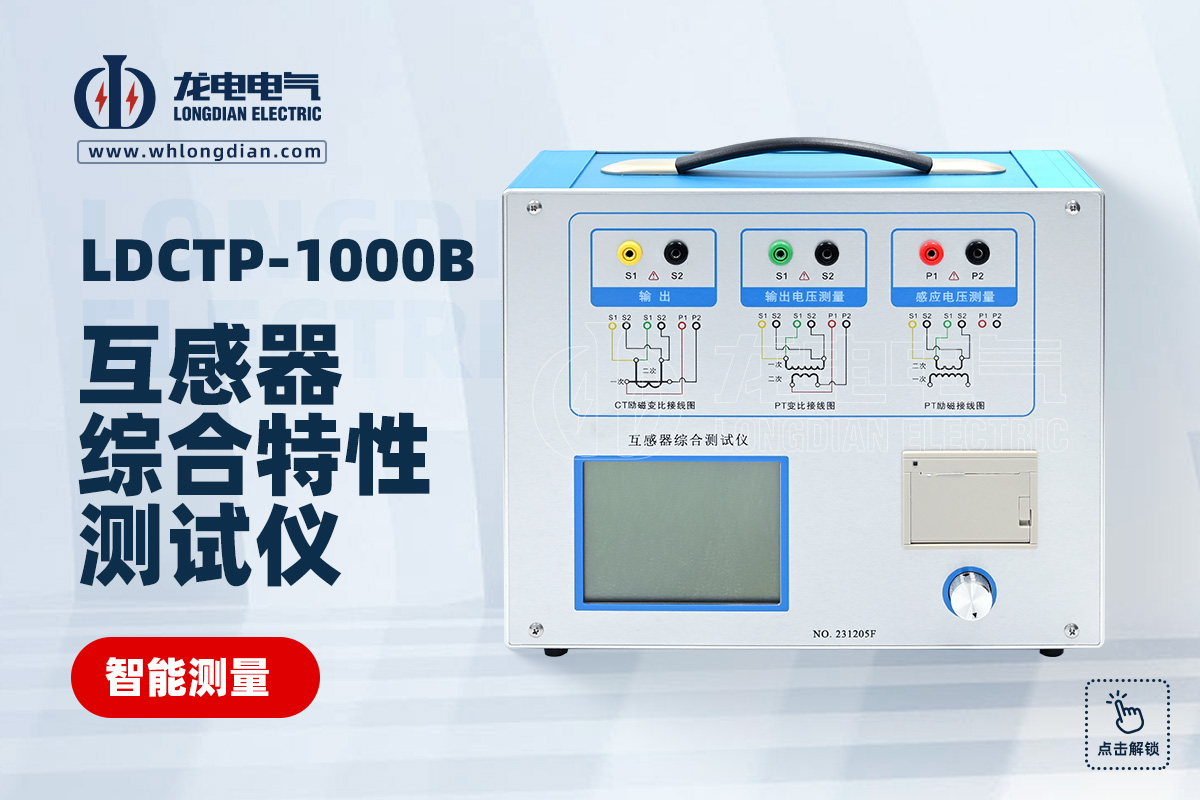

为了提高检测效率和测试精度，电力试验人员通常会使用专业测试设备。开云kaiyun登录入口生产的互感器特性测试仪，能够完成CT励磁特性、变比、极性及伏安特性等多项测试，通过自动化测试和数据分析功能，帮助技术人员快速评估互感器性能状态，从而有效避免因CT饱和导致的继电保护误动作问题。

总体来看，CT饱和是影响继电保护系统可靠性的重要因素之一。通过合理选择互感器参数、规范运行维护以及定期开展互感器特性测试，可以有效降低CT饱和带来的风险，为电力系统安全稳定运行提供保障。
