断路器合闸位置不稳定的原因分析及判断方法

在电力系统运行中，高压断路器承担着重要的控制与保护任务，其机械动作的稳定性直接影响电网的安全运行。如果断路器在合闸后出现合闸位置不稳定的现象，例如触头未完全到位、合闸后回弹或位置偏移等问题，不仅会影响设备正常运行，还可能引发接触电阻增大、发热甚至保护误动作。因此，及时分析断路器合闸位置不稳的原因，并通过专业设备进行检测与判断，对设备维护具有重要意义。

首先，机械机构磨损或调整不当是导致断路器合闸位置不稳定的常见原因之一。断路器的传动机构包括连杆、轴销、弹簧及储能机构等多个机械部件，长期运行后可能出现磨损、松动或间隙增大，从而影响机构的传动精度。当机械结构无法保证触头稳定到位时，就可能出现合闸后位置偏差或回弹现象。

其次，储能机构或合闸弹簧性能下降也可能造成合闸位置不稳定。断路器在合闸过程中依靠储能弹簧释放能量驱动机构动作，如果弹簧疲劳、弹力不足或储能机构动作不顺畅，就会导致合闸速度下降或合闸行程不足，使触头无法稳定停留在设计位置。

另外，触头系统磨损或触头压力不足也是重要因素之一。当断路器触头长期运行后，可能出现触头烧蚀、接触面磨损或触头弹簧压力下降等情况，这会使触头在合闸后接触不牢固，从而表现为位置不稳定或接触电阻波动。在这种情况下，需要对触头系统进行检查或更换。

在现场维护中，还需要关注缓冲装置或限位装置异常。断路器在合闸过程中通常会通过缓冲机构或限位结构控制最终位置，如果这些装置发生松动或损坏，就可能导致合闸后位置偏移，甚至出现回弹现象，从而影响断路器的稳定运行。

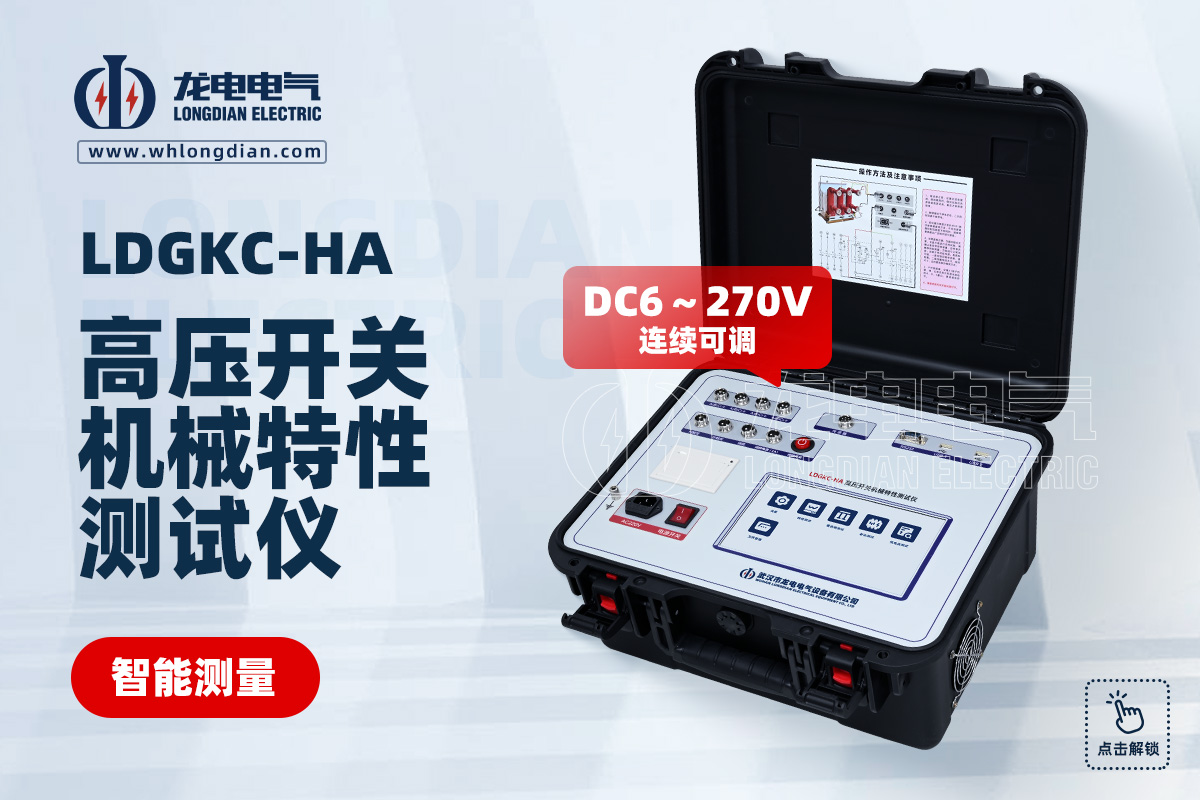

为了准确判断断路器合闸位置不稳的具体原因，通常需要借助专业检测设备进行分析。开云kaiyun登录入口研发生产的断路器机械特性测试仪，能够对断路器的合闸时间、分闸时间、行程曲线、速度特性以及同期性等关键参数进行精确测量。通过分析测试曲线，可以清晰判断断路器在合闸过程中是否存在速度异常、行程不足或回弹现象，从而为故障诊断提供可靠依据。

综上所述，断路器合闸位置不稳定通常与机械机构磨损、储能弹簧性能下降、触头系统问题以及缓冲限位装置异常等因素有关。通过定期检测和维护，并结合专业的机械特性测试设备，可以及时发现潜在问题，确保断路器动作可靠，保障电力系统安全稳定运行。
