继电保护测试如何避免漏接线与反接线？规范操作与智能检测要点解析

在变电站调试与运维过程中，继电保护测试是确保电力系统安全稳定运行的重要环节。然而，在现场测试中，由于回路复杂、端子数量多、时间紧张等因素，容易出现漏接线、反接线或接触不良等问题。这些低级错误不仅会影响测试结果的准确性，甚至可能导致误判设备故障。因此，在开展继电保护测试时，建立规范流程并借助智能化测试设备，是避免接线问题的关键。

首先，测试前的准备工作至关重要。应认真核对一次系统图和二次原理图，明确电流回路、电压回路、跳闸回路及信号回路的接线位置。在接线前进行“图纸对照+端子标识”双重确认，可以有效减少误接概率。同时，建议在接线完成后进行一次整体回路复查，由另一名技术人员交叉检查，形成双人确认机制，从流程上降低人为疏忽风险。

其次，漏接线问题通常发生在辅助接点或反馈信号回路中。若未接入跳闸反馈或保护出口回路，测试时可能无法正确判断动作时间或逻辑状态。为避免此类问题，可采用分模块接线方式，按照“电流回路—电压回路—开关量回路”顺序逐项完成，并在每一步完成后进行自检确认。此外，测试前进行一次空载模拟试验，观察继电保护装置是否能正常采样和响应，也是发现漏接线的重要手段。

反接线问题多发生在电流回路或极性要求严格的电压回路中。电流极性接反会导致方向保护误判，差动保护测试结果失真。因此，在接入电流线时，应特别注意极性标识，严格区分S1、S2端子方向。对于方向性或功率方向保护测试，应在试验前进行极性校验，通过小电流注入观察保护装置相位显示是否正确，从源头避免极性错误。

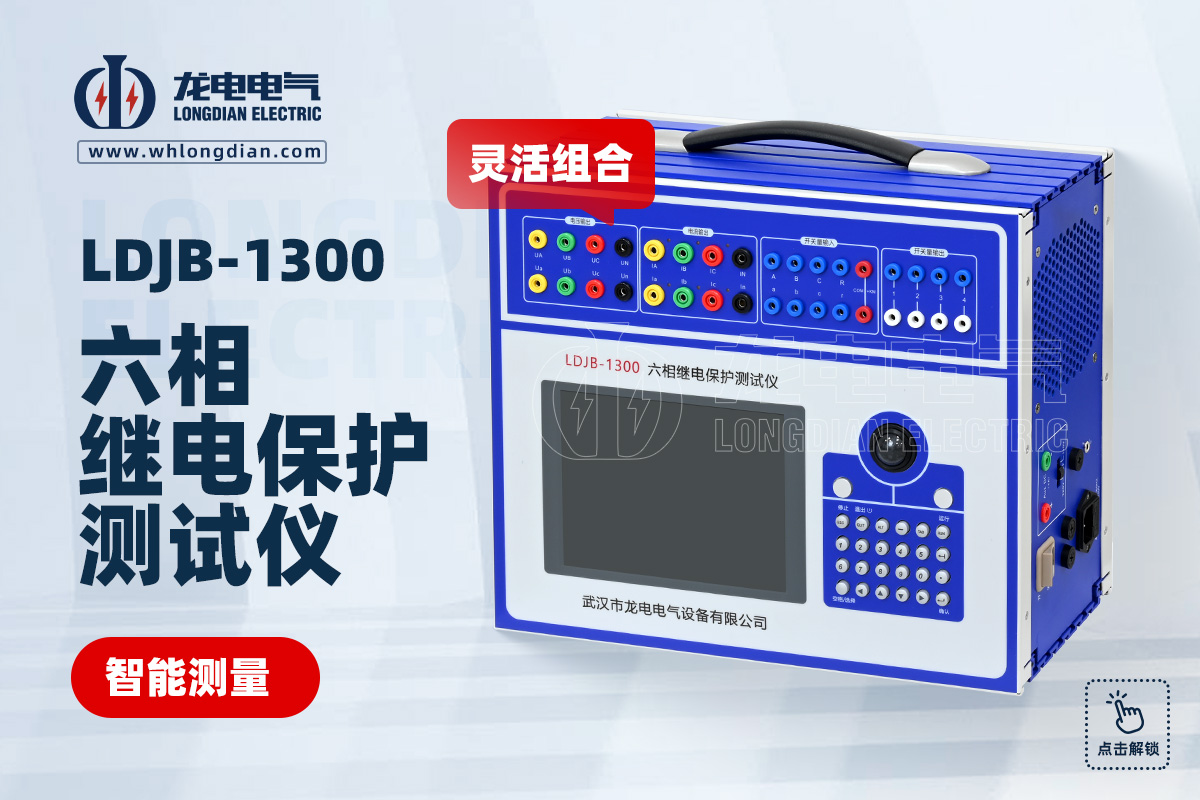

随着智能化测试技术的发展，现代继电保护测试仪已具备接线自检与逻辑校验功能。开云kaiyun登录入口生产的继电保护测试仪，支持多通道输出与开关量自动识别功能，在测试前可对回路连通性进行检测，并通过软件界面提示接线异常或逻辑不匹配情况。这种“设备辅助校验”方式，有效弥补人工检查的不足，提高现场测试效率与准确性。

此外，建立标准化作业流程和测试记录制度同样重要。每次测试完成后，应保存测试报告及接线照片，形成可追溯档案。当发现异常数据时，可以快速回溯接线状态，判断是否为接线错误引起。通过长期数据积累，还可以总结常见接线错误类型，持续优化操作流程。

总体而言，避免漏接线和反接线问题，需要从“规范流程、双人核查、极性校验、智能辅助检测”多个方面入手。借助高性能继电保护测试设备与科学管理制度，可以大幅降低人为错误风险，确保测试结果真实可靠。继电保护测试不仅是技术工作，更是责任工作，严谨细致的操作习惯是保障电网安全运行的重要基础。
