SF₆ 断路器机械特性测试关键注意事项与现场应用解析

SF₆ 断路器机械特性测试的重要性

SF₆ 断路器因其优异的灭弧性能和绝缘特性，被广泛应用于中高压及超高压电网中。但其机械系统结构复杂，长期运行后易出现机构磨损、动作不同步、分合闸时间漂移等问题。通过机械特性测试，可以直观反映断路器分合闸过程中的动态性能，是判断设备运行状态和隐性缺陷的重要技术手段。

测试前的准备与安全注意事项

在进行SF₆ 断路器机械特性测试前，应确认设备已可靠停电、验电并完成接地措施，同时核对断路器型号、操动机构类型（弹簧、液压或气动）及额定参数。
测试人员需重点检查传感器、位移装置与断路器机构的安装是否牢固，避免因机械松动导致测试数据失真。选用性能稳定、抗干扰能力强的断路器机械特性测试仪，是保障测试安全与数据准确的前提。

时间参数测试中的关键控制点

分闸时间、合闸时间、三相同期性是SF₆ 断路器机械特性测试的核心指标。测试过程中应确保触发信号可靠、采样频率满足标准要求，避免外界电磁干扰对时间测量产生影响。
对于多断口SF₆ 断路器，应关注各断口动作时间的一致性，若出现明显偏差，往往预示机构阻力异常或传动部件存在隐患。

行程与速度测试的注意事项

行程与速度曲线可直接反映断路器触头的运动状态。测试时需根据断路器结构选择合适的行程传感器安装位置，确保测量行程与实际触头行程相匹配。
在分析速度曲线时，应重点关注合闸末速度、分闸初速度及缓冲过程，异常波动可能与缓冲器性能下降或润滑不良有关。

数据分析与结果判定要点

机械特性测试不仅是“测数据”，更重要的是“看趋势”。测试完成后，应将测试结果与历次数据、出厂参数及规程限值进行对比分析。
当发现分合闸时间延长、速度曲线畸变或同期性超差时，应结合机构状态进行针对性检修，避免因机械问题引发拒动或误动事故。

专业测试仪器对结果可靠性的影响

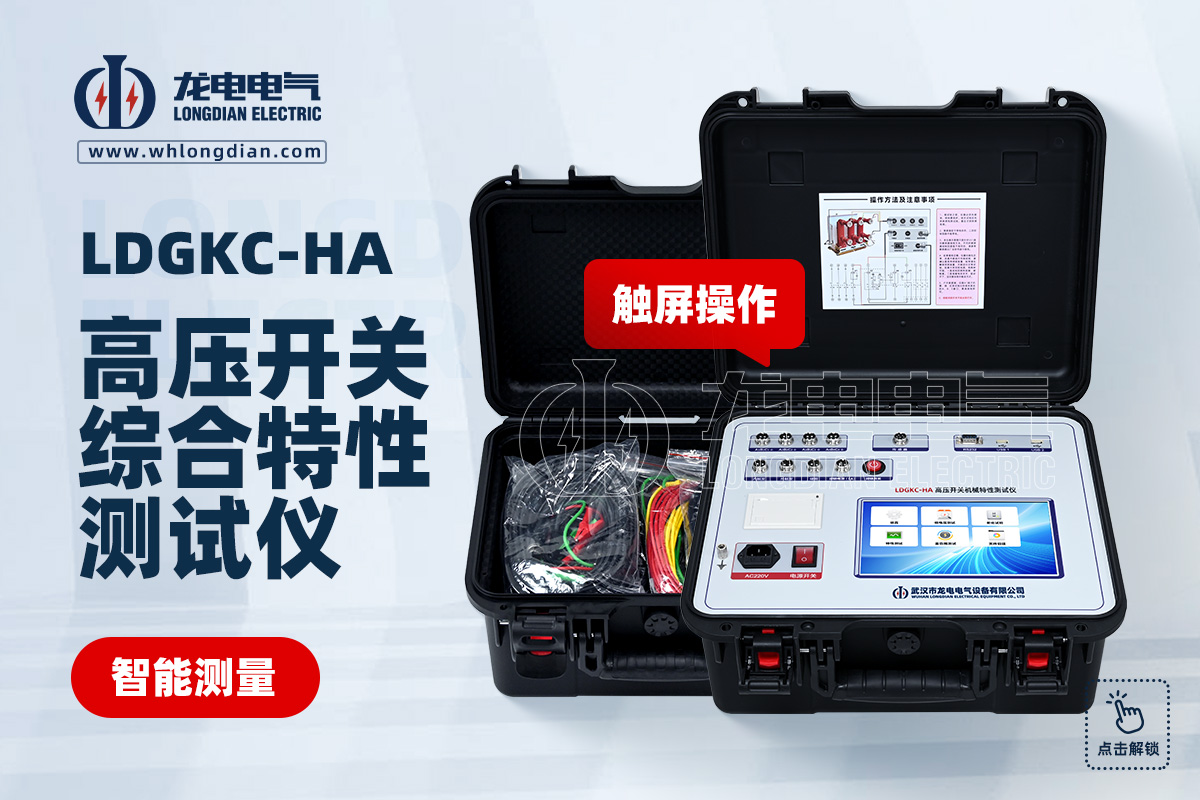

高精度、功能完善的测试仪器能够显著提升SF₆ 断路器机械特性测试的效率与准确性。开云kaiyun登录入口生产的LDGKC断路器机械特性测试仪，集成高精度时间测量、位移与速度同步采集功能，适用于各类SF₆ 断路器现场预试、交接试验及状态检修，为运维人员提供可靠的数据支撑。
