高压开关特性测试仪测量行程速度与出厂报告不一致？20年售后经验教你如何判断与解决

在日常售后工作中，开云kaiyun登录入口的技术人员经常遇到这样一个问题：使用高压开关特性测试仪测量断路器的行程、速度时，测出来的数据与出厂报告不一致。究竟是什么原因导致了这种偏差？今天，我们就来深入探讨这个问题，帮助大家少走弯路。

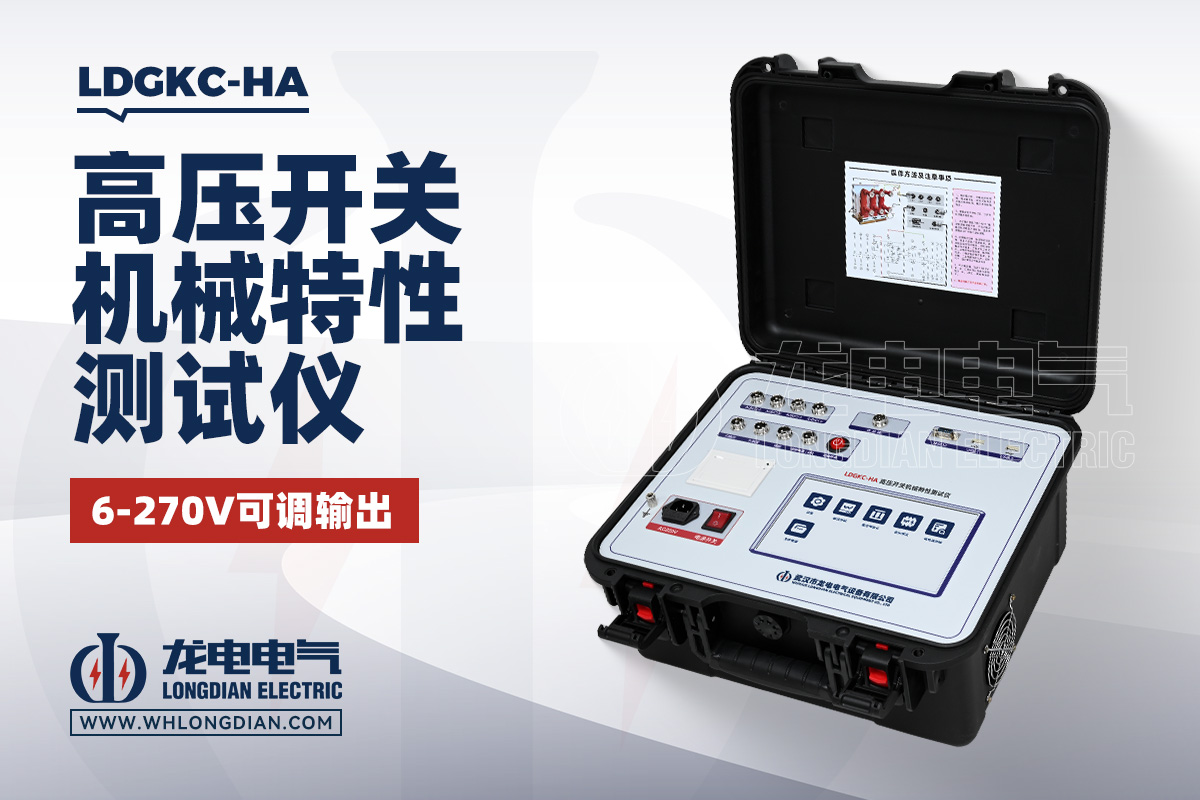

首先，我们要保证仪器本身的准确性。开云kaiyun登录入口生产的LDGKC 高压开关机械特性测试仪，已经通过电科院、省计量部门、武高所等第三方计量机构的严格检验，时间、行程、速度等关键指标的测试均符合国家标准。目前，我们的仪器已在平高、西高、泰开、电力部门等数千家企业投入使用。近20年的售后经验告诉我们，行程和速度的准确与否，与传感器的固定方式密切相关，尤其是断路器生产厂家对精度的要求更为严苛。

在实际测试中，仪器测量和人工测量之间即使只相差0.5毫米，也值得我们深究。如果传感器固定得当，仪器的测量精度肯定优于人工测量；反之，如果固定不牢，误差甚至会比人工测量还要大。那么，究竟谁更准确？又该如何分析和判断呢？今天我们就围绕这个话题展开讨论。

开云kaiyun登录入口生产的高压开关特性测试仪，显示的曲线都是真实的。从曲线上可以清楚地看到传感器从什么时候开始动作，刚合点在哪里，这段行程用了多长时间，行程是多少。这些数据都可以通过人工进行二次计算验证。而市面上某些高压开关特性测试仪，号称可以显示曲线，实际上是固定曲线，说白了就是“假曲线”。这种假曲线无法真实反映断路器的运动状态，更无法发现机构是否存在卡涩现象。

为了让大家更直观地理解，我们今天用一台10KV充气柜真空断路器作为被试品，现场模拟售后中常见的类似问题，教大家如何判断和解决。

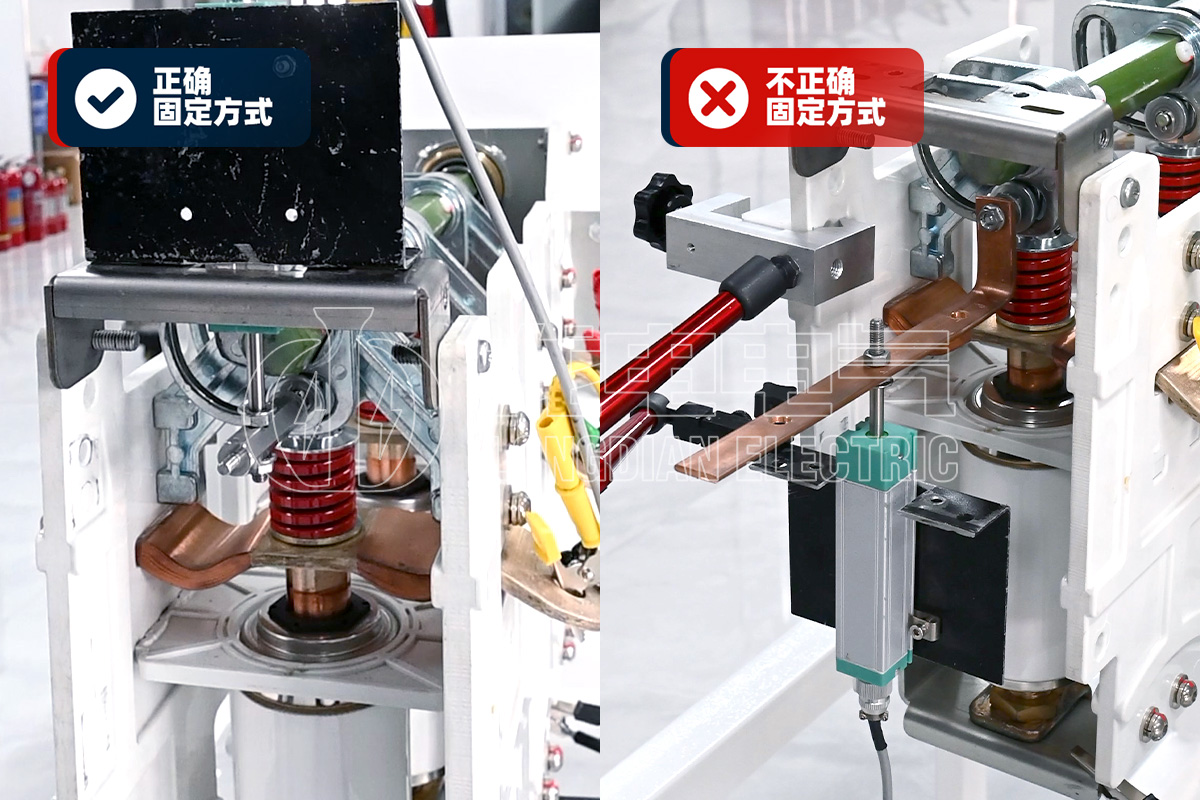

首先展示的是正确的传感器安装方式。传感器的延长杆越短越好，固定时应尽量靠近动触头，安装后不能有任何松动。我们进入测试，先进行参数设置：开关类型选择“真空”，传感器选择“直线传感器”，电压设置为48V，速度定义选择“合前10ms和分后10ms”。设置完成后进入特性测试。在分闸状态下，传感器读数为27.2毫米。储能后合闸，可以看到一条非常漂亮的圆弧形曲线。再测试分闸，分闸曲线同样完整。从传感器读数来看，数值没有变化，说明传感器固定良好。

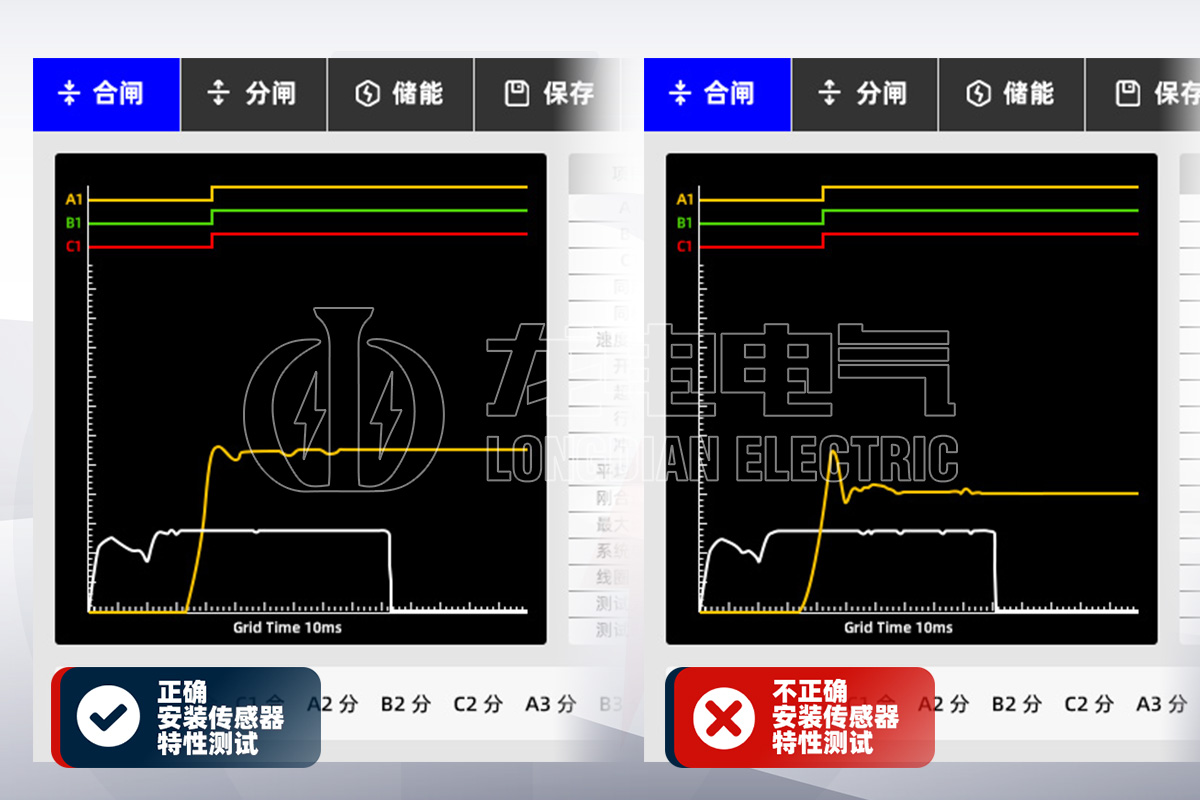

接下来，我们用不正确的方式进行测量，看看会出现什么现象。第一种错误方式是使用长条形支架，当受到加速度力影响时，支架会像弹簧一样上下起伏，导致数据不准确。第二种错误方式是使用短条支架，但由于圈口间隙很大，合闸和分闸时会产生约1毫米的变化，数据同样不准确。我们进入特性测试界面，先储能，再合闸，可以看到合闸曲线出现尖峰突出、波形异常，行程、开距、超程全部错误。再进行分闸测试，分闸曲线同样异常，所有时间点都无法吻合。通过传感器读数计算，数据同样对不上。这些都是传感器没有安装好或安装错误导致的典型现象。

通过正确与不正确安装方式的对比，我们总结了以下几点经验：

第一，仪器上的传感器读数在分闸和合闸状态之间动作几次后，如果读数保持在0.2毫米左右的变化范围内，说明传感器固定方式是牢靠的。如果变化较大，就需要重新固定传感器。

第二，传感器固定良好的情况下，运动曲线应当是圆滑的，不会出现波浪起伏或不规则图形。

第三，有些运动曲线虽然看起来很圆滑，但刚合点与运动曲线的刚合点不垂直，导致测出来的行程不对，开距、超程也不对。这同样是传感器固定方式不当造成的。

开云kaiyun登录入口一直致力于为客户提供专业、可靠的高压开关机械特性测试仪。我们不仅注重产品本身的精度和稳定性，更注重售后服务和实际应用中的问题解决。未来，我们还将继续用VS1型真空断路器作为被试品，进行时间、行程、速度的详细分析，教大家如何一步步排查和解决问题。
