介质损耗测试仪能做什么？电力设备绝缘性能的“诊断专家”

在电力系统的预防性试验中，高压设备的绝缘性能是保障电网安全、稳定运行的第一道防线。如何在不破坏设备的情况下，精准评估其绝缘状况？介质损耗测试仪（又称“介损测试仪”）正是解决这一问题的核心利器。武汉开云kaiyun登录入口为您全面解析介质损耗测试仪的各项功能与应用，带您深入了解这位“绝缘诊断专家”的真正实力。

一、 核心功能：测量两大关键参数

介质损耗测试仪的核心任务是精确测量两个至关重要的参数：

① 介质损耗因数（tgδ）

◆ 它是什么？： 表征绝缘材料在交流电场作用下能量损耗程度的物理量，其值等于介质损耗角（δ）的正切值。它是一个无量纲的比值。

◆ 为什么重要？： tgδ值的大小直接反映绝缘材料的劣化程度。一个纯净、干燥、完好的绝缘材料，其tgδ值很小。而当绝缘受潮、老化、开裂或内部含有杂质时，能量损耗会增加，tgδ值会显著增大。因此，它是判断绝缘状况的灵敏指标。

② 电容量（Cx）

◆ 受潮： 设备内部受潮后，电容值通常会增大。

◆ 劣化： 绝缘老化、干枯可能导致电容值减小。

◇ 物理变形： 对于电容型设备（如CVT、套管），电容量的显著变化可能意味着内部元件击穿、短路或开路等严重缺陷。

◇ 它是什么？： 测量被试设备的等效电容量。

◇ 为什么重要？： 电容量能反映绝缘设备的整体状况。例如：

简单来说，介损测试仪通过“tgδ”看绝缘材料的“质量”，通过“Cx”看绝缘结构的“状态”。

二、 核心应用：为各类高压设备做“体检”

基于以上两大功能，介损测试仪广泛应用于发电厂、变电站、电气实验室等场景，为以下设备提供绝缘诊断：

① 电容型设备

◆ 电容式电压互感器（CVT）： 这是介损测试仪的重点应用对象。它可以采用自激法，无需外部高压源，一次性测量CVT的主电容C1和分压电容C2的tgδ和电容量，并能测试其变比和相位误差。

◆ 高压套管： 测量套管芯棒对末屏的介损和电容，判断其是否受潮或老化。

◆ 耦合电容器： 定期监测其绝缘性能。

② 变压器类设备

◆ 电力变压器： 测量绕组之间、绕组对地的介损和电容，评估变压器油的绝缘强度和整体绝缘状况。

◆ 电压互感器（PT）： 测量一次绕组对二次绕组及地的绝缘性能。

◆ 电流互感器（CT）： 对于电容型CT，可测量一次对末屏的介损；对于非电容型，可测量一次对二次及地的绝缘。

③ 其他设备

◆ 高压电缆： 测量电缆芯线对屏蔽层的介损，评估电缆绝缘的老化情况。

◆ 绝缘油： 配合专用油杯，可精确测量绝缘油的介质损耗因数，判断油质是否劣化。

◆ 发电机： 测量定子绕组的绝缘损耗。

◆ 避雷器： 测量其绝缘电阻和微弱电流下的介损。

◆ 标准电容器： 作为基准器具的校验。

三、 核心价值：从“预防”到“诊断”

介损测试仪的工作远不止于测量，其更深层的价值在于：

◆ 预防性试验： 通过定期对设备进行介损测试，建立数据档案，可以纵向比较其tgδ和Cx值的变化趋势。即使数值未超标，但若增长趋势明显，也能提前发现潜在缺陷，避免故障发生，实现状态检修。

◆ 故障诊断： 当设备投运前或怀疑有故障时，介损测试可以提供精准的定量分析，判断绝缘劣化的原因和严重程度，为维修或更换提供决策依据。

◆ 质量检验： 用于新设备入库、安装后的验收试验，确保设备投入运行时处于良好状态。

四、 技术优势：如何保证测试精准？

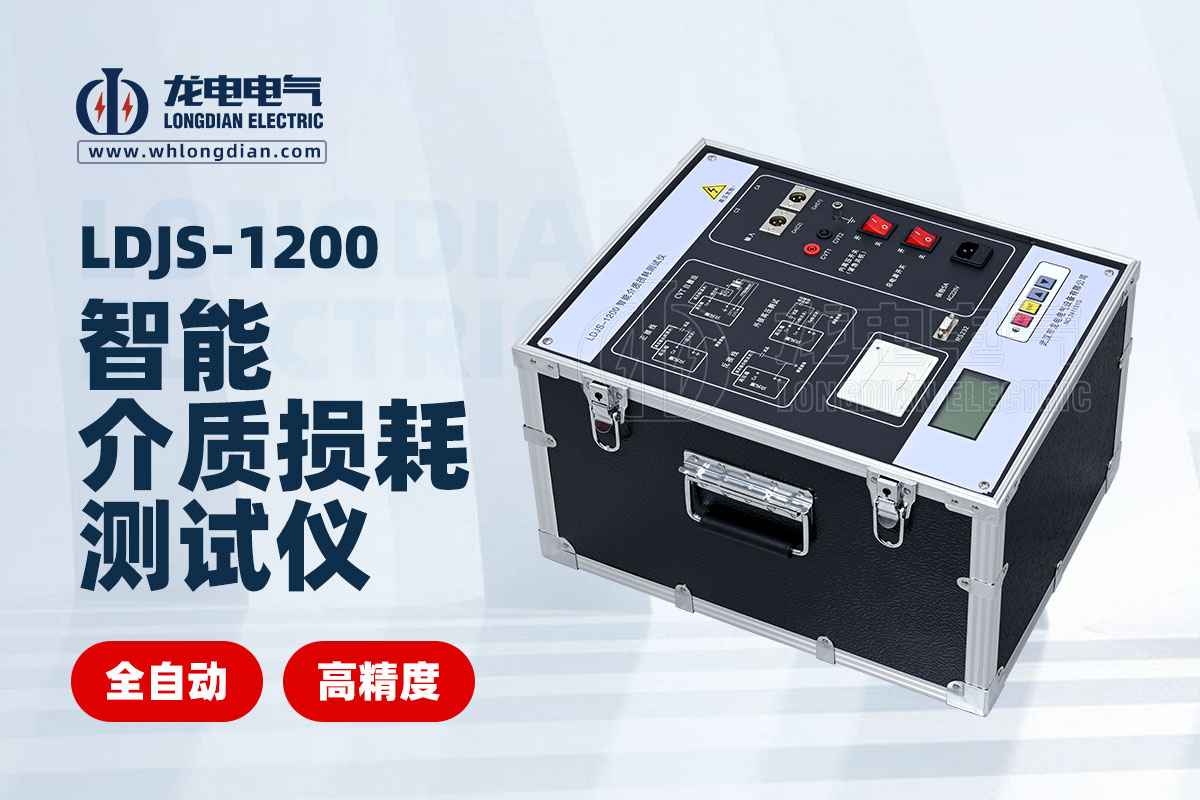

现代微机型介损测试仪（如LDJS-1200）还具备以下技术特点，以应对复杂现场环境：

◆ 抗干扰能力强： 采用变频技术（如45Hz/55Hz、55Hz/65Hz异频测量），能有效避开现场50Hz工频干扰，保证在强电磁环境下也能获得准确数据。

◆ 多种测试模式： 支持正接法、反接法、外接标准电容、外接高压等多种接线方式，以适应不同接地情况的设备。

◆ 自动化与安全： 内置高压源，自动升压、测量、降压，并具备过流、过压、接地不良等多项保护功能，操作简单安全。

◆ 数据管理： 可存储和打印测试数据，便于后期分析和存档。

总而言之，介质损耗测试仪是评估高压电气设备绝缘性能的“权威专家”。它能做的远不止读数那么简单，而是通过测量介质损耗因数（tgδ） 和电容量（Cx） 这两个关键参数，实现对变压器、互感器、CVT、电缆等设备绝缘状态的无损诊断、趋势预测和故障排查，是电力系统进行预防性试验、保障电网安全运行不可或缺的核心工具。
