微机型继电保护测试仪名词解析大全：精通现代测试技术的必备指南

随着继电保护装置全面进入微机化、智能化时代，传统的测试手段已无法满足需求。微机型继电保护测试仪（简称“微机测试仪”）已成为校验和保护装置的核心工具。面对其丰富的功能菜单与技术参数，深入理解其专业名词是高效、精准完成工作的基石。武汉开云kaiyun登录入口为您系统梳理现代微机测试仪的核心名词，为您提供一份从基础到高级的终极解析指南。

一、 基础与通道相关核心名词

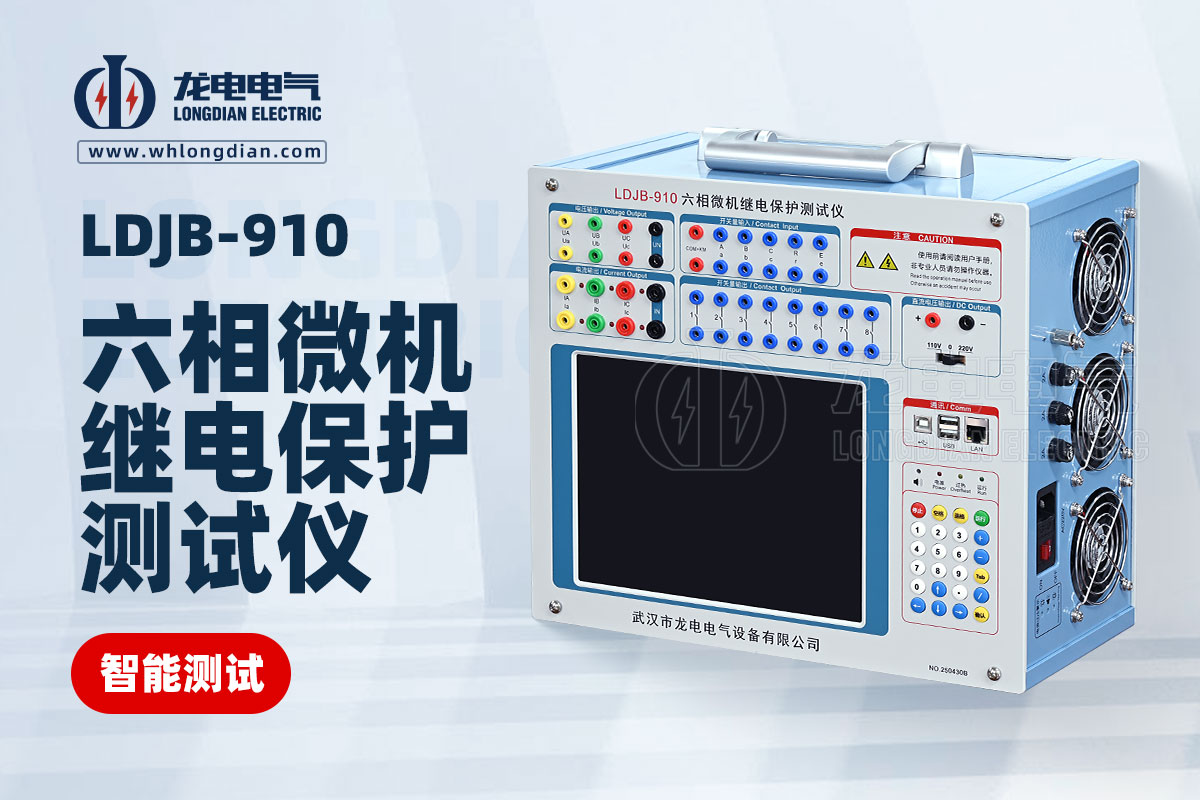

1. 微机型继电保护测试仪 (Microprocessor-Based Relay Test System)

• 解析： 以高性能工业微机为核心，采用数字信号处理（DSP）技术，可精确产生复杂波形、自动执行测试程序并记录分析结果的现代化测试设备。其核心特点是智能化、自动化、高精度。

2. 模拟量输出通道 (Analog Output Channel)

• 可同时模拟三相变压器两侧的电流（如Y形侧和Δ形侧），无缝测试变压器差动保护，无需人工转换。

• 可测试更复杂的故障场景，如三相不一致保护、复杂跨线故障等。

• 为备用通道提供便利，一机多用。

• 解析： 测试仪最核心的功能，指其能够输出的独立电压、电流信号的数量和能力。

• 三相输出 (3-Phase Output)： 最常见的配置，提供三相电压（Ua, Ub, Uc） 和三相电流（Ia, Ib, Ic） 输出。可满足绝大多数线路保护、元件保护的测试需求。

• 六相输出 (6-Phase Output)： 高级配置，提供六相电流和六相电压（或组合）输出。其核心价值在于：

3. 数字量输入/输出 (Digital I/O)

• 开入量 (Input Contact)： 测试仪用于监测外部空触点（如保护装置的出口继电器触点）状态变化的通道。是测量保护动作时间的关键。

• 开出量 (Output Contact)： 测试仪提供的一组可编程的空触点输出。可用于同步控制其他设备（如另一台测试仪），或作为状态序列中的开关量触发信号。

4. 辅助直流电源输出 (Auxiliary DC Supply)

• 解析： 测试仪提供的独立可调直流电压源（如0-250VDC），用于为保护装置的操作回路或继电器提供电源，模拟现场操作箱电源。

二、 核心测试模式与功能名词

1. 状态序列 (State Sequence)

• 解析： 微机测试仪最强大、最常用的测试模式，体现了其自动化优势。用户可预先设置多个连续输出的“状态”（每个状态可独立配置电压、电流、频率、相位角及其变化方式），并定义状态切换的条件（如时间、开入量触发、按键触发）。完美模拟电力系统从正常到故障、跳闸、重合闸、永跳的全动态过程。

2. 谐波测试 (Harmonic Test)

• 解析： 测试仪在输出基波的基础上，可叠加2-63次或更高次的谐波分量。主要用于测试微机保护的谐波制动特性（如差动保护）或电能质量装置的性能。

3. 整组试验 (End-to-End Test / System Test)

• 解析： 一种综合性测试，模拟一次系统故障，同时检验保护装置、断路器、重合闸等整个回路的逻辑和动作时间是否正确。微机测试仪的精确时序控制和多开入量能力是完成此测试的关键。

4. 差动特性测试 (Differential Characteristic Test)

• 解析： 专为微机差动保护（变压器、发电机、母线、线路差动）设计的自动化测试功能。可自动扫描并绘制出动作特性的边界曲线（如比率制动特性曲线），并自动计算制动系数和动作时间。

5. 距离/零序保护测试 (Distance & Zero-Sequence Protection Test)

• 解析： 专用于测试线路微机保护装置的距离和零序功能。可精确模拟不同故障类型、不同故障点（阻抗值）和过渡电阻，自动校验各段阻抗定值和零序方向的准确性。

6. 递变变量 (Ramp Variable)

• 解析： 一种自动化测试模式，使输出量（如电流或电压）随时间线性递增或递减。常用于自动测量保护的启动值和返回值，并生成报告。

三、 智能站与高级应用名词

1. 数字式测试 (Digital Testing) / IEC 61850 测试

• 解析： 微机测试仪针对智能变电站的核心功能。测试仪直接输出和接收符合IEC 61850标准的报文，完全替代传统的模拟信号输出。

• GOOSE (Generic Object Oriented Substation Event)： 测试仪可以订阅（Subscribe） 保护装置发出的GOOSE报文（如跳闸信号），也可以发布（Publish） GOOSE报文（模拟智能终端的位置信号）给保护装置，测试其逻辑。

• SV (Sampled Value)： 测试仪可以模拟合并单元（MU），向外发布SV采样值报文，直接给微机保护装置注入数字化的故障波形。

2. 故障回放 (Fault Playback)

• 解析： 微机测试仪能够将从故障录波器（如COMTRADE格式文件）中记录的真实电网故障数据导入并重新输出，用于在实验室环境下复现事故过程，验证微机保护装置在复杂暂态情况下的行为。

总结

对于现代电力系统的运维与调试人员而言，熟练掌握微机型继电保护测试仪的这些核心名词，意味着不仅能够操作设备，更能理解其背后的测试逻辑与设计哲学。

从基础的三相/六相输出配置，到体现代机测试仪自动化精髓的状态序列和差动测试，再到面向未来的数字式GOOSE/SV测试，每一个名词都对应着解决特定现场测试难题的一把钥匙。这份指南旨在助您真正驾驭手中的高级测试工具，确保每一套微机保护系统都能可靠、精准地守护电网安全。
