电缆故障检测7步操作法：从初步判断到精确定点的完整指南

电缆是电力传输的“血管”，其一旦发生故障，快速精准地定位并修复是保障供电可靠性的关键。电缆故障检测是一项系统性的技术工作，遵循科学的步骤能事半功倍。武汉开云kaiyun登录入口将详细解析电缆故障检测的具体操作步骤，为电力运维人员提供一份清晰的实操指南。

第一步：明确安全要求与工作准备

安全是重中之重！ 所有操作必须在安全规程下进行。

① 停电、验电、挂接地线：将被测电缆从电网中完全隔离，对各相进行充分放电，并在两端挂好接地线，确保人身安全。

② 人员协作：检测需至少两人配合，一人操作，一人监护。

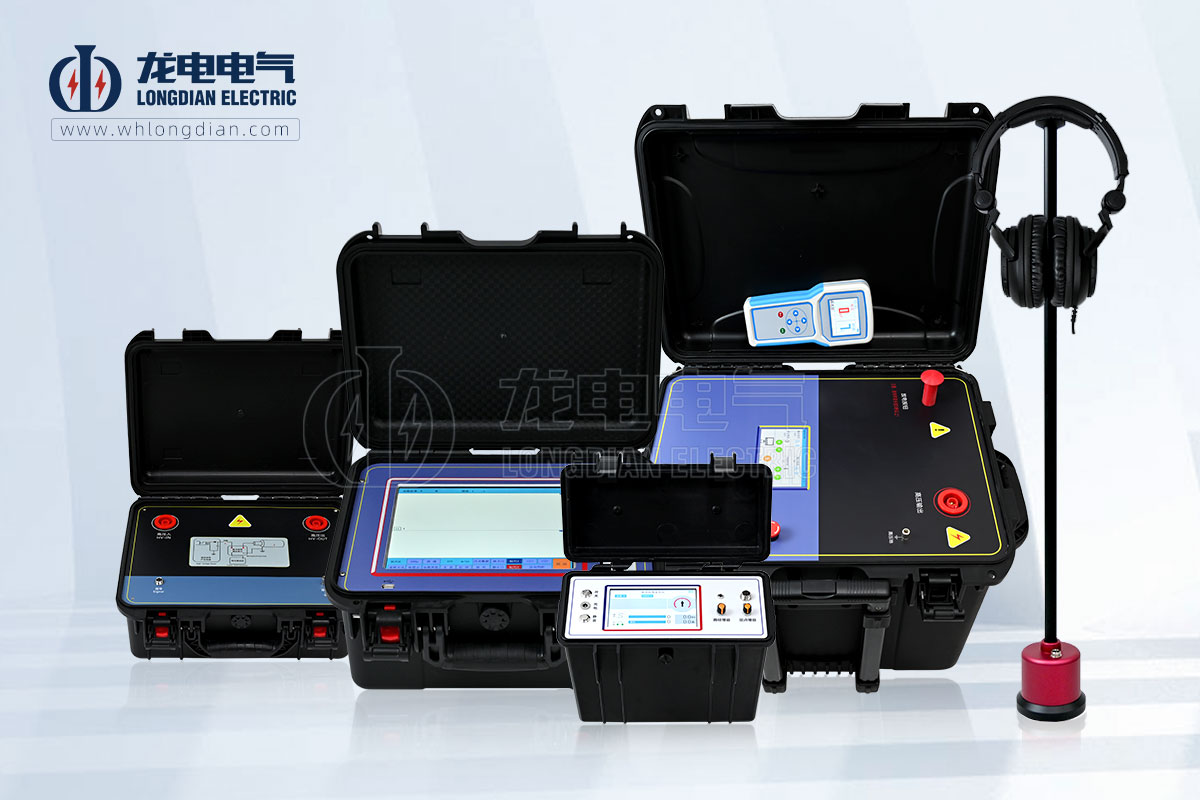

③ 设备准备：准备齐全所需仪器，通常包括：

◆ 绝缘电阻测试仪（摇表或兆欧表）

◆ 电缆故障闪测仪（一体化高压发生器、测距主机）

◆ 电缆路径仪（可选，用于复杂敷设环境）

◆ 声磁同步定点仪

◆ 相应的测试线、接地线、放电棒等。

第二步：故障性质诊断与分类

在连接复杂设备前，先使用简单仪器判断故障类型，这是选择后续检测方法的基础。

① 断开连接：将故障电缆两端与其他设备（如开关、变压器）的连接断开。

② 测量绝缘电阻：使用兆欧表依次测量各相导体对地（外护套）及相与相之间的绝缘电阻值。

◆ 低阻故障：绝缘电阻值极低（通常小于100Ω）。

◆ 高阻故障：绝缘电阻值降低但仍较高（几千欧至兆欧级）。

◆ 开路故障：使用万用表测量导体电阻，电阻值无穷大或远大于正常值。

③ 初步判断：根据测量结果，明确故障属于低阻、高阻、开路还是复合故障。

第三步：粗测距离（故障预定位）

此步骤旨在确定故障点的大致范围，缩小搜索区域。根据故障类型选择不同方法：

① 低压脉冲法：适用于开路、短路和低阻故障。仪器向电缆发送一个低压脉冲，通过分析反射脉冲的波形和时间差，直接计算出故障点的距离。

② 高压冲闪法：这是检测高阻故障和闪络性故障的核心方法。

◆ 连接设备：按说明书连接闪测仪的一体化高压源、脉冲电容、球隙等。

◆ 施加高压：通过高压源对电容充电，当电压升至球隙击穿值时，高压脉冲瞬间施加到电缆上。

◆ 采集波形：高压脉冲在故障点击穿放电，闪测仪会记录下此刻的电流波形（“闪测波形”）。

◆ 分析波形：技术人员通过分析波形上的“拐点”或“突变点”的位置，根据波速计算出故障点的粗略距离。

第四步：查找电缆路径（如需）

如果电缆敷设路径不明或埋设于复杂地下管廊中，需先精确查找路径。

① 连接路径仪：将路径信号发生器输出端接到电缆导体和地之间。

② 发射信号：向电缆发送特定频率的电磁波信号。

③ 接收信号：操作人员手持路径接收器，以“峰值法”或“谷值法”在地面上探测信号最强或最弱的位置，从而勾勒出电缆的精确埋设路径。

第五步：精确定点（故障点定位）

这是找到故障点确切位置的最后一步，通常在粗测距离的范围内进行。

① 声磁同步法：这是最常用、最有效的定点方法，尤其适用于高压冲闪后的高阻故障。

◆ 连接设备：保持高压发生器持续工作，使故障点周期性地放电（发出“啪”的响声）。

◆ 同步探测：操作人员手持声磁同步定点仪，在粗测距离段沿电缆路径监听。

◆ 原理：定点仪能同时接收故障点放电产生的声音振动和电磁波信号。当探头移动到故障点正上方时，声音信号和电磁波信号在仪器上显示的时间差最小（或同步），且声音强度最大。通过耳机能听到最清晰的放电声，从而锁定故障点。

② 声测法：仅依靠监听放电声音，易受环境干扰，精度较差。

③ 跨步电压法：主要用于直埋电缆的低阻故障或外护套破损故障定位，通过测量地表电势差的变化来定位。

第六步：开挖验证与修复

① 标记定位：在精确定点的位置做好地面标记。

② 谨慎开挖：在确保安全的情况下（避免挖伤其他电缆），小心开挖至故障点。

③ 肉眼验证：通常故障点会有明显的碳化、击穿、破损等痕迹，与检测结果相互验证。

④ 修复处理：按要求对电缆进行中间接头制作等修复工作。

第七步：修复后测试

故障修复后，绝不能直接投运！

① 绝缘电阻测试：再次使用兆欧表测量修复后的电缆绝缘电阻，确认其已恢复至合格值。

② 高压耐压试验：有条件的应进行直流或交流耐压试验，全面检验电缆修复后的绝缘强度是否真正满足运行要求。

电缆故障检测是一个“先判断、再粗测、后定点”的逻辑过程。其中，故障性质判断是方向，高压冲闪法是解决高阻难题的关键，声磁同步定点是精准打击的利器。熟练掌握这套流程，并理解每种方法背后的原理，才能在各种复杂的现场情况下快速、准确地锁定故障点，最大限度地减少停电损失，保障电网稳定运行。
