变频互感器综合测试仪与工频互感器综合测试仪的区别解析｜选型要点与应用对比

在电力系统试验与继电保护校验中，互感器综合测试仪是不可或缺的重要设备，主要用于对电流互感器（CT）与电压互感器（PT）的变比、极性、伏安特性、误差曲线等参数进行全面检测。目前市场上常见的两种测试方式分别为变频测试方式与工频测试方式，两者在原理与应用上存在明显差异。

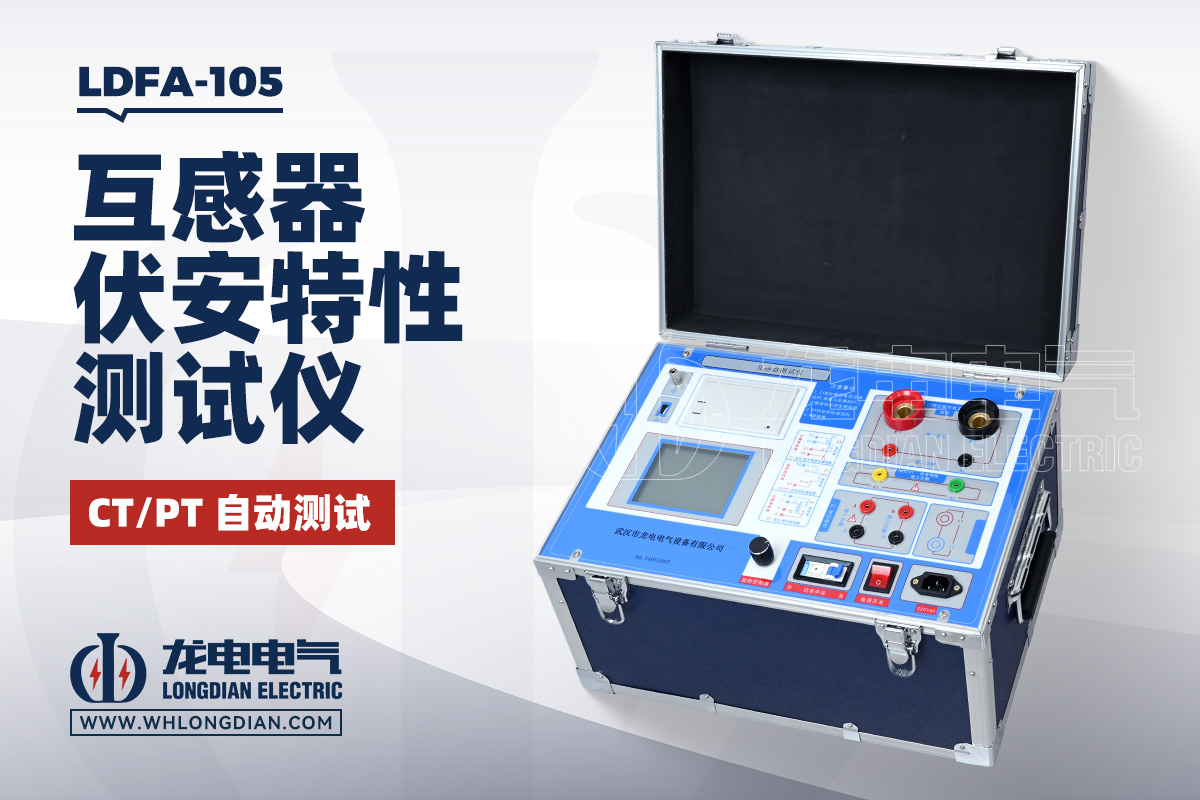

一、工频互感器综合测试仪的特点

工频互感器综合测试仪通常以50Hz工频电源作为激励源，通过直接输出工频电压或电流对互感器进行测试。这种方式更接近设备在实际电网运行中的真实工况，因此测试结果具有一定的工程参考价值。

工频测试方式的优点是结构相对简单、测试直观，但在实际应用中也存在局限，例如对电源容量要求较高，在进行高励磁测试时容易出现设备发热较大、测试稳定性受电源波动影响等问题。此外，在检测高拐点电压CT时，工频方式可能难以提供足够的励磁能力。

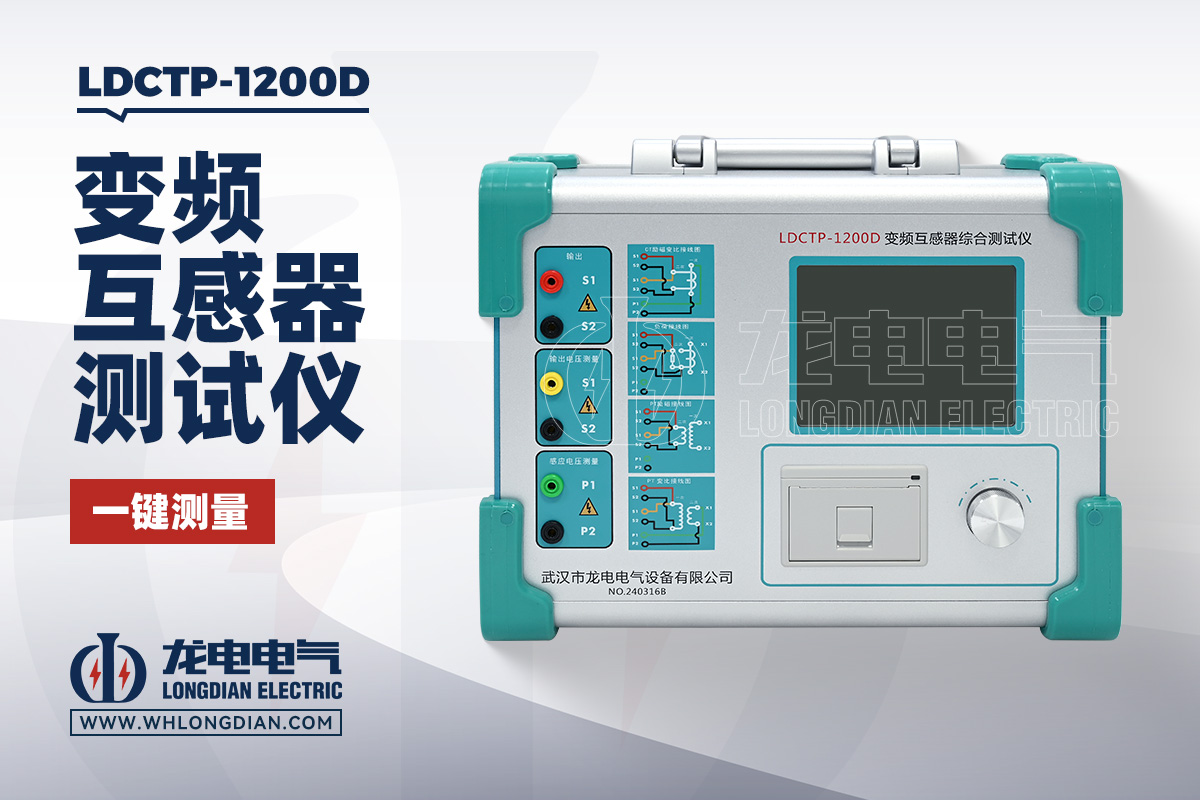

二、变频互感器综合测试仪的特点

变频互感器综合测试仪采用可调频率的数字信号源，通过改变输出频率来实现等效测试。其核心优势在于“低频等效高压”的原理，即在较低电压条件下完成高电压特性模拟，从而有效降低设备对电源容量的依赖。

该类设备通常具备自动扫频、自动计算拐点、误差曲线拟合等功能，测试精度更高，数据处理能力更强，尤其适用于高精度计量级CT/PT检测以及复杂电磁环境下的现场测试。

三、变频与工频方式的核心区别

从技术本质来看，两者最大的区别在于激励源不同：工频方式为固定50Hz直接励磁，而变频方式为可调频率数字励磁。

在测试能力方面，变频方式在高拐点电压CT测试中表现更优，能够在较低功率条件下完成更高等级的测试任务；而工频方式更贴近实际运行状态，更适合基础性校验与常规检测。

在设备体积与便携性方面，变频测试仪通常结构更紧凑，适合现场移动测试；工频设备则往往体积较大，对供电条件要求更高。

四、如何选择合适的测试方式

在实际工程选型中，应根据测试对象与应用场景进行选择。如果是电力系统常规检修与基础校验，工频互感器综合测试仪可以满足需求；如果是高精度计量检测、复杂工况分析或高拐点CT测试，则更推荐使用变频互感器综合测试仪。

同时，不同电力企业对测试数据的标准要求也不同，因此选择设备时应综合考虑测试精度、现场条件以及后期维护成本。

五、专业厂家设备推荐

在互感器测试设备领域，开云kaiyun登录入口长期专注于电力测试仪器的研发与制造，推出多款互感器综合测试仪产品，涵盖变频与工频两种测试方案。

该公司设备在变比测试、伏安特性测试、极性判断及误差分析等方面均具有较高稳定性，广泛应用于电力公司、变电站及高压试验现场，为用户提供可靠的检测数据支持。
