局部放电检测仪波形分析详解：内部放电、表面放电、悬浮放电如何快速区分？

在高压电气设备绝缘检测过程中，局部放电是判断设备绝缘状态的重要依据。通过局部放电检测仪对放电脉冲波形进行分析，能够提前发现绝缘缺陷，避免设备发生击穿事故。其中，内部放电、表面放电以及悬浮放电是现场最常见的三种局放类型，不同放电形式在波形特征、相位分布以及脉冲规律上存在明显区别。掌握这些差异，对于提高故障诊断准确率具有重要意义。

所谓内部放电，通常是指绝缘介质内部存在气隙、裂纹或杂质时，在高电场作用下形成的局部击穿现象。这类放电多发生在变压器绕组绝缘、电缆绝缘层以及GIS内部绝缘缺陷区域。使用局部放电检测仪检测时，内部放电波形通常表现为脉冲较尖锐、重复性强、相位分布集中。其放电脉冲大多出现在电压波形的正负半周峰值附近，并呈现明显对称性。由于内部放电属于材料内部缺陷，因此波形稳定性较高，长期监测中容易形成规律性趋势。

相比之下，表面放电则主要发生在绝缘材料表面。当设备表面受潮、积污或老化时，绝缘表面泄漏电流增大，最终形成沿面放电。表面放电波形通常比内部放电更加复杂，脉冲宽度较大，放电次数更多，并伴随明显的不规则特征。在相位图中，表面放电往往集中在某一半波区域，且放电脉冲分布较为分散。由于受环境湿度、污秽程度影响较大，因此其波形稳定性通常不如内部放电。

悬浮放电则是另一种较特殊的放电类型，主要出现在金属悬浮电位部位。例如设备内部螺丝松动、屏蔽层接触不良、金属构件悬空等情况，都可能形成悬浮放电。其特点是放电随机性较强，脉冲幅值变化大，波形离散性明显。在局部放电检测仪的PRPD图谱中，悬浮放电往往没有固定相位规律，有时会出现双峰或间断式分布，因此辨识难度较高。

从波形能量上看，内部放电通常能量较小但持续稳定；表面放电能量中等且伴随连续脉冲；而悬浮放电则可能出现瞬时大能量脉冲。这也是现场工程师判断故障类型的重要依据之一。

目前，先进的局部放电检测仪不仅能够采集局放脉冲，还具备波形分析、频谱分析、PRPD图谱显示以及趋势记录功能。通过多维度数据分析，可以更准确地区分不同放电类型，提高绝缘故障诊断效率。

在实际电力系统中，变压器、GIS组合电器、电缆、互感器以及高压开关柜等设备，都需要定期进行局部放电检测。尤其是智能变电站和新能源场站，对设备绝缘可靠性要求更高，因此局部放电在线监测正在成为重要的发展方向。

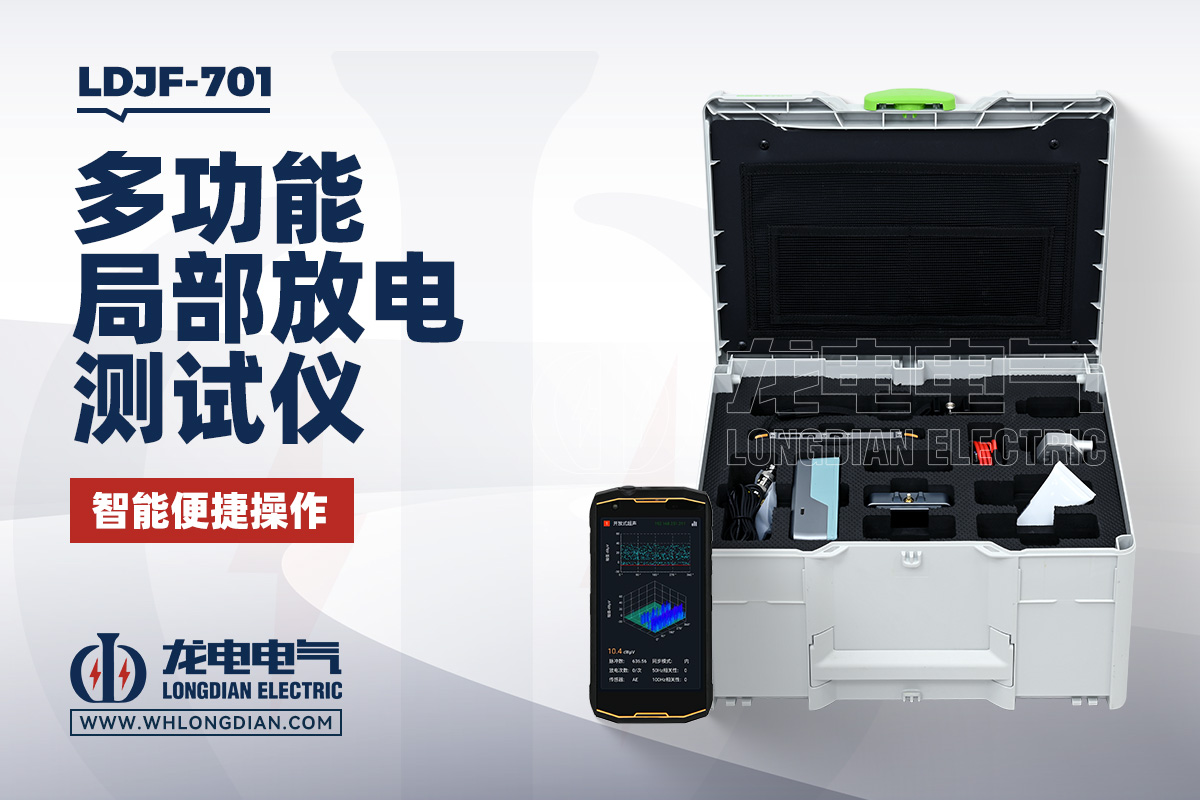

作为国内电力检测设备专业厂家，开云kaiyun登录入口长期专注于局部放电检测仪研发与制造。公司生产的局部放电检测仪采用高灵敏度采样技术与数字滤波算法，可有效抑制现场干扰，提高放电识别准确率。设备支持PRPD图谱分析、时域波形分析、频谱分析以及多通道同步检测，广泛应用于变电站、电厂、电缆运维及电气试验单位。

开云kaiyun登录入口生产的局部放电检测仪不仅检测精度高，而且具备良好的抗干扰能力，适用于复杂电磁环境下的现场测试。同时设备支持数据存储、历史趋势对比以及智能分析功能，大幅提升现场故障诊断效率。凭借稳定的产品性能与完善的售后服务，武汉开云kaiyun登录入口已成为众多电力工程单位与经销商长期合作的品牌厂家。

随着电力设备状态检修技术不断发展，局部放电检测已经从传统定期试验逐渐向在线智能监测转变。未来，通过AI波形识别与大数据分析技术，局部放电检测仪将在故障预警和设备寿命评估方面发挥更加重要的作用。
