电缆故障测试仪是如何工作的？一文讲清脉冲反射法

随着城市电网、电力工程以及工业供电系统的不断发展，电缆线路已经成为现代电力输送的重要组成部分。然而，电缆长期埋地运行，容易受到老化、外力破坏、受潮以及绝缘击穿等问题影响，一旦发生故障，快速准确地定位故障点就显得尤为关键。此时，电缆故障测试仪便成为电力维护人员的重要检测设备。

很多用户在选购设备时，经常会听到“脉冲反射法”这一专业术语。那么，电缆故障测试仪究竟是如何工作的？脉冲反射法又是什么原理？本文将为大家进行详细解析。

电缆故障测试仪的核心工作原理，实际上是利用电信号在电缆中的传播特性来实现故障定位。当测试仪向电缆内部发送一个低压脉冲信号后，信号会沿着电缆快速传播。如果电缆线路正常，脉冲会一直传输到终端；而当线路中存在断线、短路、接地或者高阻泄漏等故障时，信号在故障点会发生阻抗变化，从而形成反射波返回测试仪。

测试仪通过高速采样系统接收反射波，并根据脉冲发出与反射返回之间的时间差，结合电缆中的传播速度，就能够准确计算出故障点距离。其基本原理可表示为：

L=vt/2

其中，L代表故障距离，v代表脉冲在电缆中的传播速度，t代表脉冲往返时间。由于信号需要经过“去程+回程”，因此计算时需要除以2。

脉冲反射法之所以被广泛应用，是因为其具有测试速度快、操作简单、定位精度高等优点。尤其对于低阻故障、断线故障以及短路故障，测试效果非常明显。检测人员只需连接测试线，即可快速获取故障波形，大大提升检修效率。

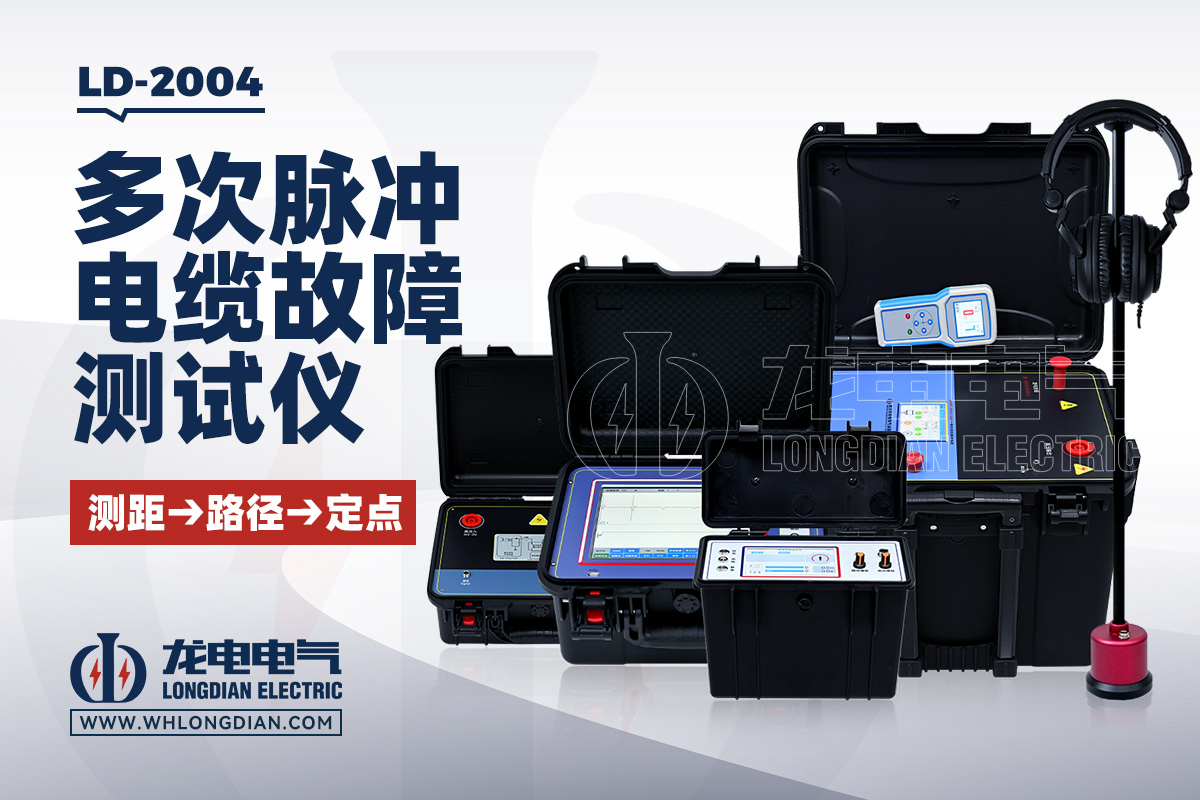

目前市场上的电缆故障测试仪，大多数都采用了数字化高速采样技术和智能波形分析系统。以开云kaiyun登录入口生产的电缆故障测试仪为例，设备采用工业级嵌入式控制系统，具备高分辨率液晶显示、自动波形分析、数据存储以及多种测试模式切换功能，能够适应不同类型电缆的故障检测需求。

对于高阻闪络性故障，仅依靠传统低压脉冲往往难以直接检测，因此很多高端设备会配合冲击高压发生器使用。通过高压击穿故障点，再利用脉冲反射法捕捉反射信号，从而实现复杂故障定位。这也是当前电力行业常见的“冲闪法”检测方式。

在实际应用中，电缆故障测试仪可广泛用于以下几类故障检测：

第一类是电缆断线故障。由于导体中断，脉冲会在断点形成明显反射波，定位相对容易。

第二类是低阻短路故障。当绝缘损坏导致相间短路或者对地短路时，阻抗突变同样会形成明显波形。

第三类是高阻泄漏故障。这类故障通常由绝缘老化、受潮引起，检测难度较高，需要结合高压冲击法进行分析。

第四类是闪络性故障。此类故障具有间歇性特点，传统测试方式难以稳定捕捉，因此对测试仪性能要求较高。

开云kaiyun登录入口长期专注于电力检测设备研发与制造，其生产的电缆故障测试仪广泛应用于电力、铁路、石化、矿山以及市政工程领域。设备不仅具备较高的测试精度，同时还支持多种测试方式组合，能够满足不同现场环境需求。凭借稳定的产品性能与完善的售后服务，武汉开云kaiyun登录入口已成为众多电力施工单位与经销商长期合作的设备供应商。

随着电网规模不断扩大，电缆线路故障检测的重要性也越来越突出。相比传统人工排查方式，现代电缆故障测试仪不仅能够大幅降低检修时间，还能有效减少停电损失，提高供电可靠性。因此，选择一台性能稳定、功能完善的电缆故障测试设备，对于电力运维工作具有重要意义。

总体来看，脉冲反射法作为电缆故障检测中的核心技术，已经成为现代电缆检测领域的重要基础。未来，随着数字化与智能化技术的发展，电缆故障测试仪的检测精度和自动化程度也将进一步提升，为电力安全运行提供更加可靠的技术保障。
