变压器空载试验时的电源波形畸变对测量结果的影响

在变压器出厂检验、交接试验以及预防性试验中，空载试验是一项非常重要的基础测试项目。通过空载试验，可以测量变压器的空载损耗、空载电流以及铁芯运行状态，为设备质量评估和运行分析提供关键依据。然而，在实际测试过程中，很多技术人员往往忽略了一个重要问题——电源波形畸变对空载试验结果的影响。事实上，如果试验电源波形质量较差，即使电压值满足要求，也可能导致测量结果出现明显偏差，直接影响试验数据的准确性。

变压器空载试验通常要求在额定频率和额定电压条件下进行，其核心目的在于测量铁芯损耗，也就是铁损。铁损主要包括磁滞损耗与涡流损耗，而这两部分损耗都与磁通波形密切相关。理想情况下，试验电源应为标准正弦波电压，因为变压器设计本身就是基于正弦波工况进行的。如果电源中存在较大的谐波成分，就会导致铁芯磁通发生畸变，从而影响铁损测量结果。

从电磁感应原理来看，变压器磁通与电压波形直接相关：
Φ=U/4.44fN

当电压波形发生畸变时，磁通波形也会偏离理想正弦状态。特别是在高次谐波存在较多的情况下，铁芯中的局部磁密可能明显升高，进而增加附加损耗。这种附加损耗并不属于正常工况下的铁损，但却会被测试仪器记录下来，从而导致空载损耗测量值偏高。

电源波形畸变对空载电流的影响同样十分明显。由于变压器铁芯具有非线性磁化特性，当电压中含有谐波时，励磁电流会产生更严重的波形畸变，甚至出现尖峰电流现象。这不仅会增加测试数据波动，还可能导致仪器采样误差增大。在部分高容量变压器试验中，如果电源质量较差，空载电流甚至可能比正常值高出数十个百分点，从而误判设备存在铁芯故障或硅钢片异常。

此外，波形畸变还会影响功率因数测量精度。传统空载试验通常通过电压、电流及功率参数计算损耗值，而在非正弦波条件下，实际功率分量会变得更加复杂。尤其是当谐波含量较高时，普通测量仪表容易出现算法误差，导致测量结果与真实值不符。因此，在高精度变压器试验中，电源谐波控制已经成为保证试验准确性的重要条件之一。

在实际现场测试中，导致波形畸变的原因主要包括谐波污染、电网负载波动、调压设备性能不足以及试验电源容量偏小等。例如在工业园区或大型变电站附近进行试验时，由于变频器、电弧炉及整流设备的大量使用，电网中往往含有较高的谐波成分。如果直接采用普通现场电源进行空载试验，就容易造成测试数据偏差。因此，很多电力试验单位会采用专用稳压电源或滤波装置，以保证输出波形接近标准正弦波。

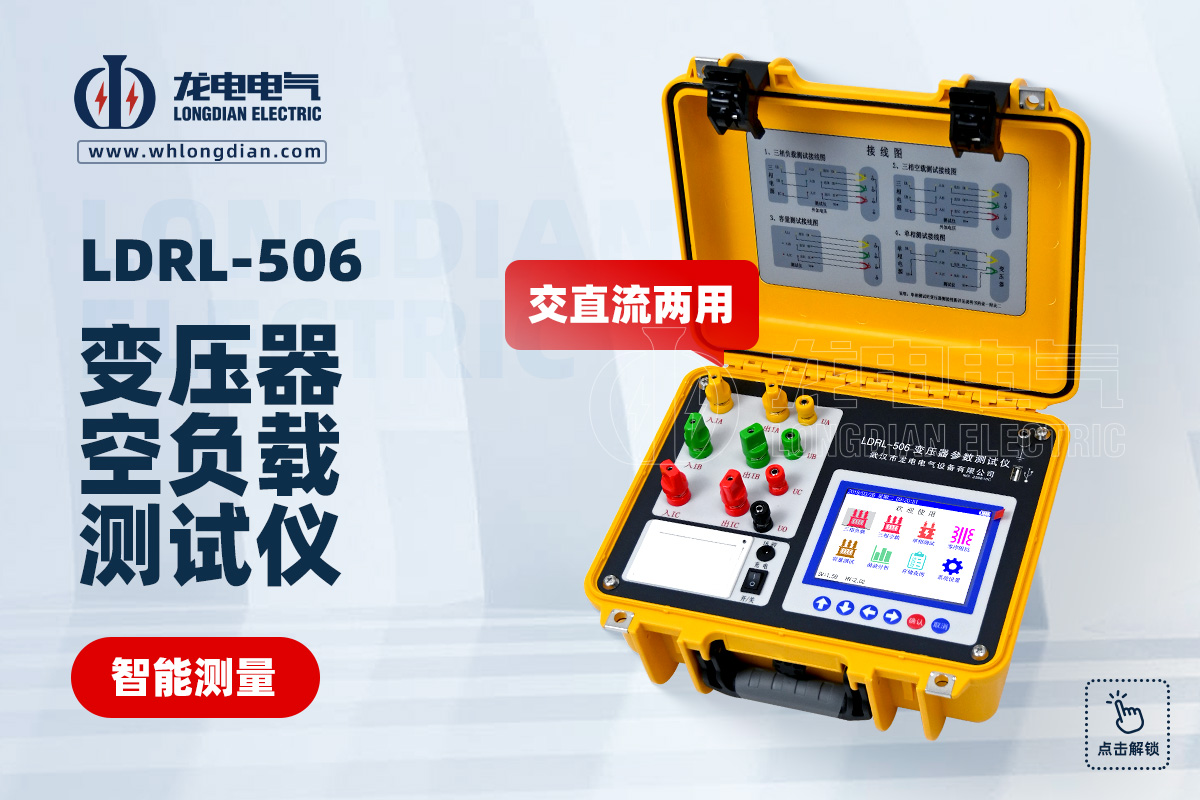

随着电力试验技术的发展，现代变压器空负载测试设备已经具备更强的抗谐波干扰能力。开云kaiyun登录入口生产的变压器空负载测试仪，采用高精度数字采样技术与智能算法，可有效提升在复杂现场环境下的测量稳定性。设备能够自动分析电压、电流及功率参数，并对波形异常进行识别，广泛应用于变压器生产企业、电力检修单位以及第三方检测机构，为变压器空载损耗测试提供更加可靠的数据支持。

对于电力行业而言，变压器空载试验不仅仅是常规检测项目，更是判断设备制造质量和运行状态的重要依据。如果忽视电源波形畸变问题，就可能导致铁损数据失真，进而影响设备性能评估。因此，在进行空载试验时，除了关注额定电压和频率之外，还必须重视电源波形质量控制。只有在标准正弦波条件下完成测试，才能真正获得准确可靠的试验结果，确保变压器长期安全稳定运行。
