电缆故障性质判断指南：快速定位故障类型的核心三步法

电缆发生故障后，盲目地进行检测如同大海捞针，不仅效率低下，还可能损坏设备。所有高效、精准的检测流程都始于第一步：准确判断故障性质。这一步决定了后续应选择低压脉冲法还是高压冲闪法，是整个检测工作的“导航仪”。武汉开云kaiyun登录入口为您系统介绍如何通过简单仪器快速、准确地判断电缆故障的性质。

第一步：安全准备与明确目标

核心目标：在检测之初，明确故障电缆是“低阻”还是“高阻”、“开路”还是“短路”、“单相”还是“多相”。

安全准备：

① 彻底停电：将故障电缆从电网中完全隔离，确保两端断路器均处于断开状态。

② 充分放电：对电缆所有相线的导体进行对地放电，确保无残余电荷，保证人身安全。

③ 断开连接：将电缆两端从开关柜、变压器等设备上完全脱开，避免其他设备并联影响测量结果。

第二步：利用基础仪器进行测试

判断故障性质仅需两种最基础的仪器：兆欧表（绝缘电阻测试仪） 和 万用表（电阻档）。

① 绝缘电阻测试（判断是否接地或相间短路）

◆ 操作：使用兆欧表（如1000V或2500V档位），依次测量电缆每一相导体对地（金属屏蔽层或铠装）的绝缘电阻，以及相与相之间的绝缘电阻。

◆ 标准与判断：

　◇ 绝缘良好：阻值通常在数百兆欧以上。

　◇ 低阻故障：测得的绝缘电阻值极低（通常小于100Ω）。兆欧表读数接近零。这表明导体与地或相间形成了良好的金属性连接。

　◇ 高阻故障：测得的绝缘电阻值明显降低（通常在几千欧至几个兆欧之间），但未完全导通。这是最常见的故障类型，如电缆受潮、老化、绝缘破损等。

　◇ 闪络性故障：测试时，兆欧表显示绝缘电阻值可能正常或较高，但一旦施加高压（如在冲闪法中），故障点即刻击穿。此种类型无法仅凭兆欧表完全判断，需结合后续高压试验验证。

② 导通测试（判断是否开路）

◆ 操作：使用万用表的电阻档（低阻档），在电缆远端将待测相导体与金属屏蔽层短接。在电缆近端，测量该相导体与屏蔽层之间的回路电阻。

◆ 标准与判断：

　◇ 导通良好（非开路）：测得的回路电阻为一个很小的值（主要为导体直流电阻，与电缆长度和截面有关）。

　◇ 开路（断线）故障：万用表显示电阻为无穷大（OL） 或远大于理论计算出的导体电阻值。这表明电缆导体在某处存在断开点。

第三步：综合分析，确定故障性质

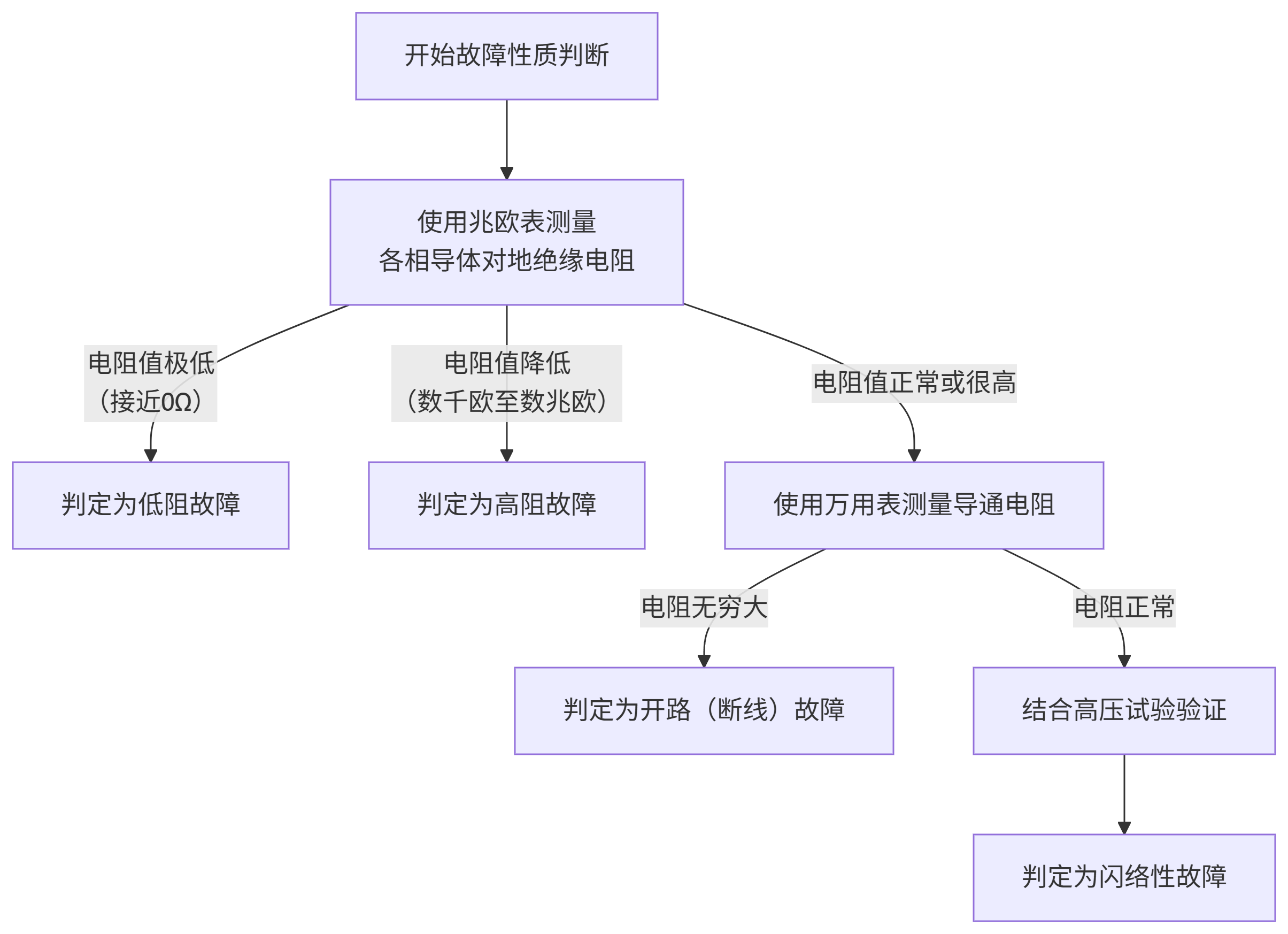

将上述测试结果进行组合分析，即可对故障性质进行最终判定。其决策流程可概括为以下步骤：

◆ 核心原则：先测绝缘，再测导通。兆欧表和万用表的组合使用是判断故障性质最经典、最有效的方法。

◆ 安全第一：所有操作必须在确认电缆完全停电、放电并隔离后进行。

◆ 环境影响：测量时需考虑环境湿度和温度对绝缘电阻的影响，但通常故障点的电阻会与正常值有数量级的差异，足以判断。

◆ 为后续步骤指明方向：

　◇ 判断为低阻故障或开路故障，可首选低压脉冲法进行粗测，速度快、精度高。

　◇ 判断为高阻故障或闪络性故障，则必须采用高压冲闪法来击穿故障点，从而进行测量。

　◇ 复合故障（如既接地又开路）则需要结合多种方法进行分析。

准确判断故障性质是电缆故障检测中承上启下的关键一环。它无需复杂昂贵的设备，却能极大地提高后续精确定点的效率，是每一位电力电缆运维人员必须掌握的核心技能。
